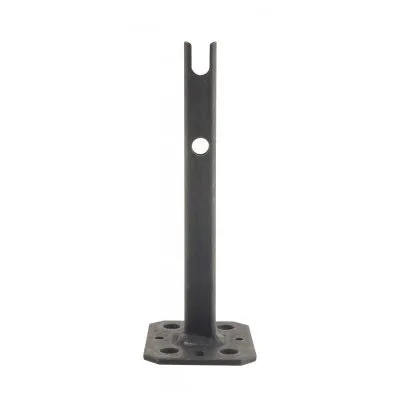

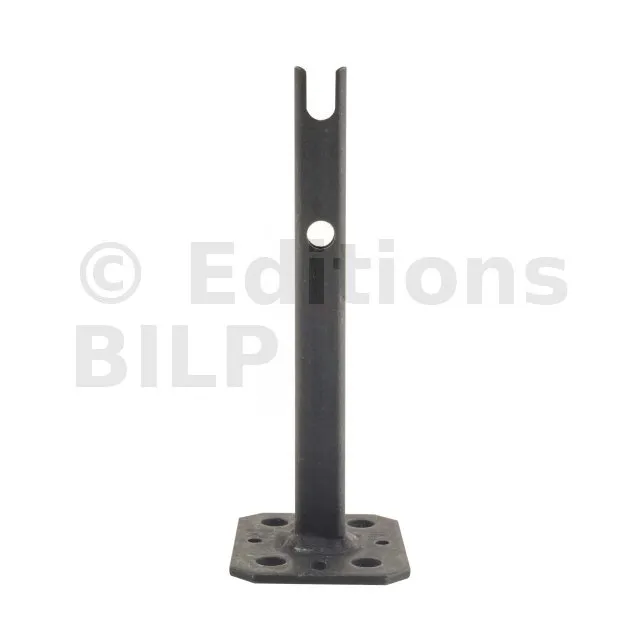

Pied de poteau tubulaire
Le TPB195 est un pied de poteau structurel destiné aux petites structures. Il peut être sollicité exclusivement verticalement, dans les directions descendante et ascendante.
Caractéristiques
Matière
- Acier S235JR suivant NF EN 10025,
- Sherardisation (Classe C30) suivant NF EN 13811,
- Epaisseur : 4 mm.
Avantages
- Le TPB195 est un pied de poteau structurel, il est capable de reprendre des charges verticales, descendantes et ascendantes,
- Il s’insère dans le poteau bois, pour un résultat discret,
- La hauteur du poteau par rapport au sol peut être ajustée lors de l’installation, en fonction de la profondeur de l’entaille dans le poteau bois,
- Protège le poteau bois de l’humidité en le surélevant du sol.
Applications
Domaines d’utilisation
- Poteaux de auvent,
- Pergola,
- Balustrades...
Support
- Porteur : béton
- Porté : bois massif, bois composite...
Données techniques

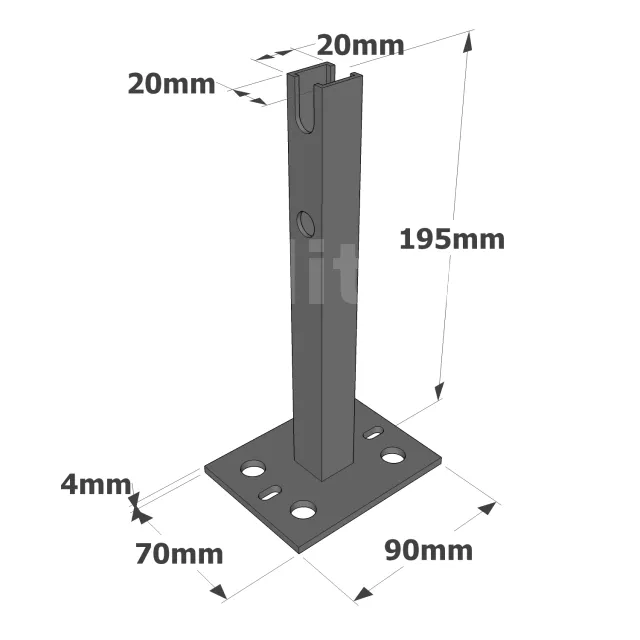

Dimensions
Nous allons donc augmenter la section à h120 x b50. Après vérification de l’outil, la section choisie est bonne.
Ensuite, nous allons calculer la section des chevrons en admettant que les tôles profilées sont directement posées sur ces chevrons et l’entraxe maximal admissible est de 55 cm pour une plaque de tôle de 100 cm de large.
La portée correspond à la portée rampante du chevron, soit pour 320 cm à l’horizontal et environ 322 cm en rampant.
Pour la méthode de fixation, nous allons prendre "Fixation par le haut et par le bas" car les chevrons seront fixés en même temps sur la panne sablière et sur la panne faîtière.

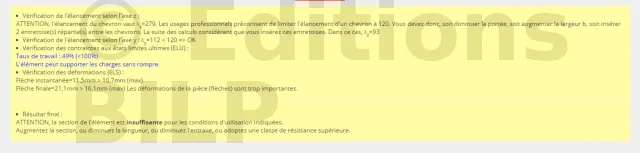

Dans un premier temps, nous allons proposer une section de bois de h100 x b40, l’outil donne un résultat insuffisant.

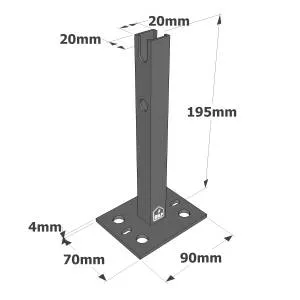

| Dimensions [mm] | Perçages platine | Perçages tube | |||||
|---|---|---|---|---|---|---|---|
| Références | A | B | C | D | Ep. | Ø12 [mm] | Ø11 [mm] |
| TPB195 | 70 | 90 | 195 | 20 | 4 | 4 | 2 |
Charges descendantes
Nous allons donc augmenter la section à h120 x b50. Après vérification de l’outil, la section choisie est bonne.
| Fixations | Valeurs Caractéristiques R1,k [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sur le poteau | Sur le béton | Largeur poteau [mm] | |||||||||
| Références | Nb | Type | Nb | Type | 60 | 70 | 80 | 90 | 100 | 120 | 140 |
| TPB195 | 2 | Ø10 | 2 | Ø10 | 15.5 | 16 | 16.9 | 18.2 | 19.6 | 23 | 26 |
Charges ascendantes
Nous allons donc augmenter la section à h120 x b50. Après vérification de l’outil, la section choisie est bonne.
| Fixations | Valeurs Caractéristiques R2,k [kN] | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| Sur le poteau | Sur le béton | Largeur poteau [mm] | |||||||||
| Références | Nb | Type | Nb | Type | 60 | 70 | 80 | 90 | 100 | 120 | 140 |
| TPB195 | 2 | Ø10 | 2 | Ø10 | 7.8 | 8 | 8.5 | 9.1 | 9.8 | 10.4 | 10.4 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Poteau :
Platine :
- Chevilles mécaniques : 2 goujons WA M10-78/5,
- Ancrages chimiques : résine AT-HP + 2 tiges filetées LMAS M10-120/25.

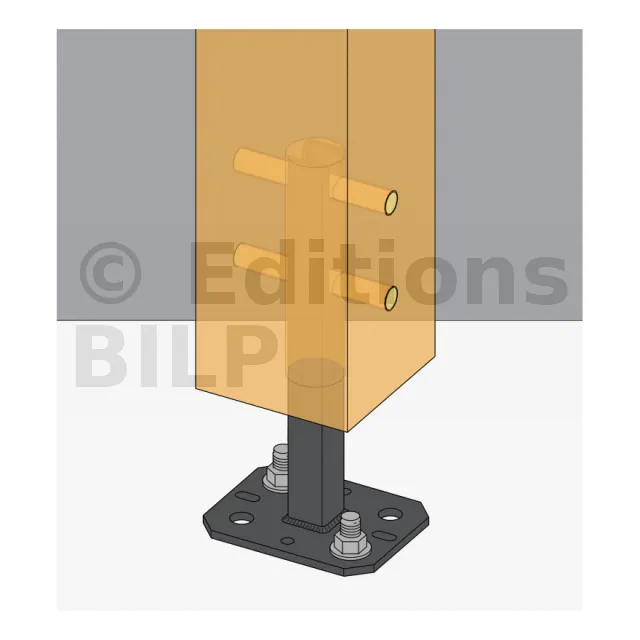

Mise en œuvre
1. Forer une entaille verticale Ø28 mm, d’une longueur de 150 mm environ, centrée à l’extrémité du poteau bois,
2. Identifier la position des broches (ou boulons) sur les flancs du poteau en utilisant le TPB comme gabarit.
3. Percer transversalement le poteau en Ø10 mm pour y insérer les broches,
4. Insérer uniquement la broche supérieure dans le poteau.
5. Fixer le pied de poteau sur le support en insérant 2 goujons Ø10 mm, en diagonale, sur la platine,
5. Présenter le poteau de manière à placer la broche déjà en place dans l’encoche du pied de poteau,
7. Insérer la seconde broche.
Mise en garde :
- Il convient de respecter une distance maximum du poteau par rapport au sol de 50 mm,
- Il convient de respecter une distance minimum de l’extrémité du poteau par rapport à la broche inférieure de 80 mm,
- Le TPB195 ne convient pas pour des applications structurelles soumises à des efforts latéraux (vent...). Les structures doivent être correctement conçues et mises en œuvre afin de résister à ce type d’efforts (jambe de force...).

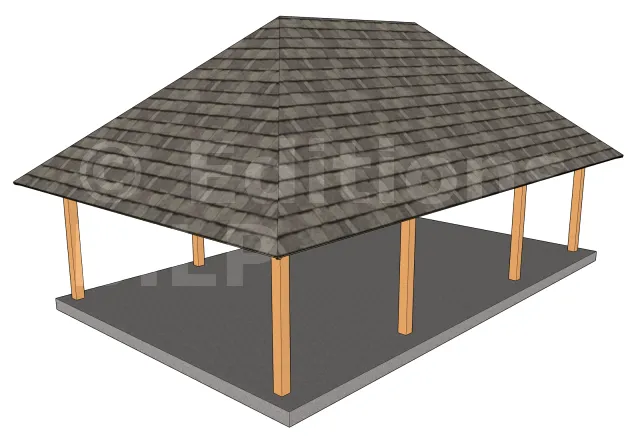

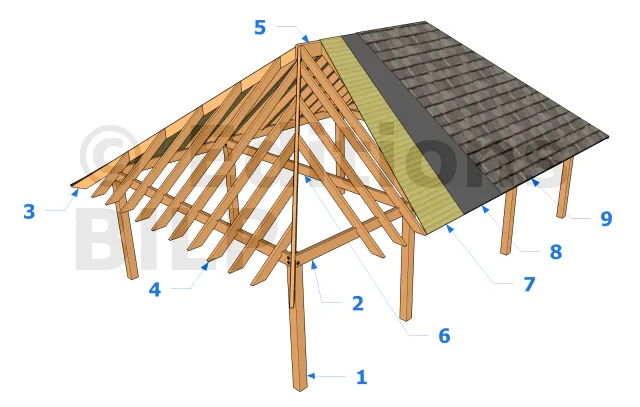

Préau NANTE avec couverture en shingle - vue éclatée- 1 : Poteau,
- 2 : Panne sablière,
- 3 : Arêtier ou chevron arêtier,
- 4 : Empannon,
- 5 : Panne faîtière,
- 6 : Tirant,
- 7 : Plancher de toiture,
- 8 : Sous-couche bitumineuse,
- 9 : Bardeau d’asphalte.
Les chevrons arbalétriers et les arêtiers supportent toute la charge de la toiture pour la transmettre aux pannes sablières et poteaux. Il est donc important de bien dimensionner ces chevrons ainsi que de tenir une attention particulière aux assemblages.
