La toiture à quatre pans (en pavillon)

Bruno Caillard

Il existe plusieurs types de structure pour réaliser un pavillon à quatre pans. Le choix est fonction de la taille de l’ouvrage mais aussi du critère esthétique.

Voici un extrait gratuit du guide de construction :

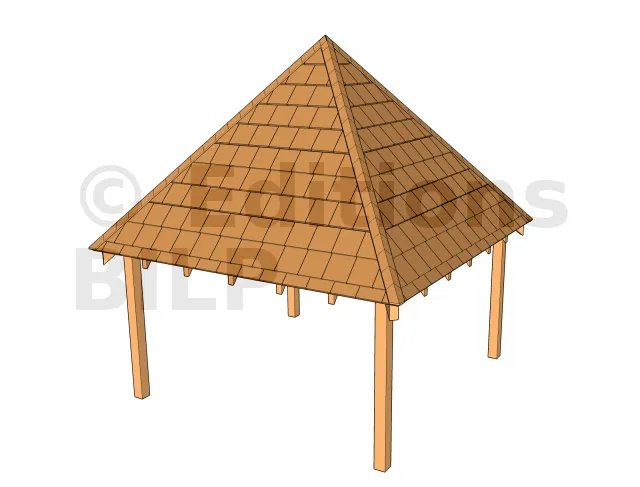

Préau NANTE en pavillon avec toiture en bardeau de bois
Préau NANTE en pavillon avec toiture en bardeau d’asphalte
Préau NANTE en pavillon avec toiture en bardeau de bois

Ce préau étant de grande dimension, des poteaux intermédiaires permettent de réduire les portées des poutres porteuses.

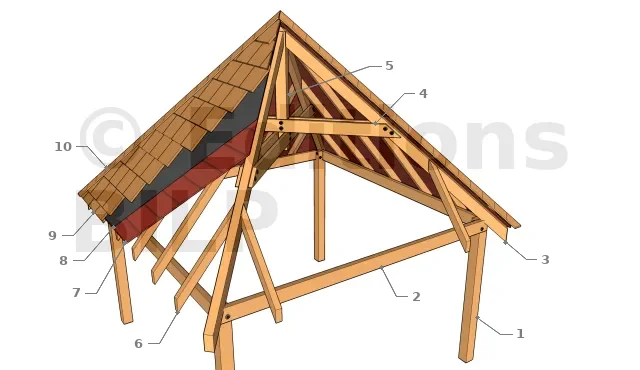

Préau NANTE en pavillon avec toiture en bardeau de bois - à entraits retroussés superposés
  • 1 : Poteau,
  • 2 : Poutre porteuse,
  • 3 : Chevron arbalétrier,
  • 4 : Entraits moisés retroussés superposés,
  • 5 : Poinçon,
  • 6 : Empanon,
  • 7 : Plancher de toiture épais,
  • 8 : Sous-couche bitumineuse,
  • 9 : Bardeau de bois,
  • 10 : Faîtière.

Ce type de charpente peut supporter une charge assez importante. Il est important de bien dimensionner les chevrons arbalétriers qui vont supporter une grande partie de la charge. Les entraits et le poinçon servent à contrer les arbalétriers contre la flexion ainsi qu’à transmettre la charge de la toiture à un niveau plus bas sur les arbalétriers dans le but de la répartir.

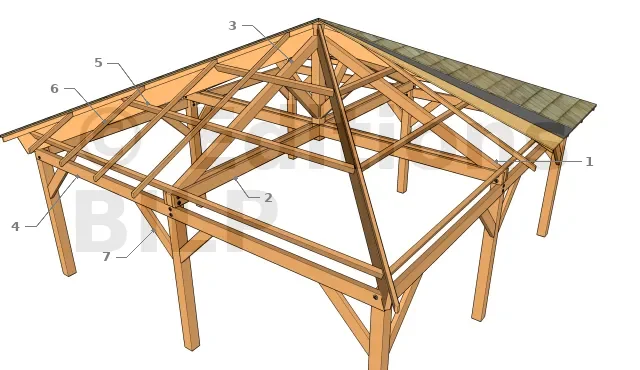

Préau NANTE en pavillon avec toiture en bardeau de bois - à deux fermes

L’entrait moisé secondaire est fixé à l’entrait principal par vissage, clouage, par tire-fonds ou par sabot de solive selon les dimensions des éléments, de la structure et de la charge à supporter.

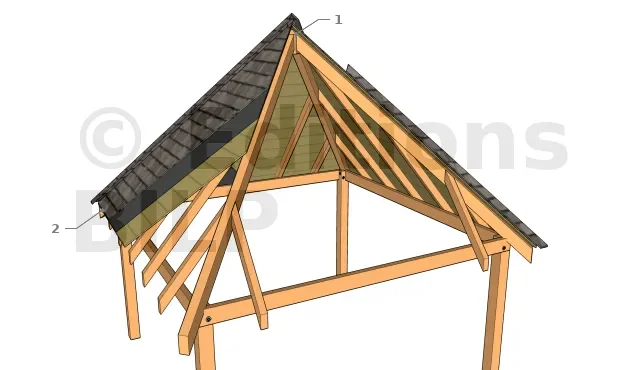

Préau NANTE en pavillon avec couverture en bardeau d’asphalte - vue éclatée
  • 1 : Clé de charpente,
  • 2 : Bardeau d’asphalte.

La clé de charpente sert à maintenir en place les arêtes. Ce type de structure ne peut pas supporter de grandes charges et il est nécessaire que les fixations soient bien solides. On réservera cette structure pour des ouvrages de surface inférieure à 20m².

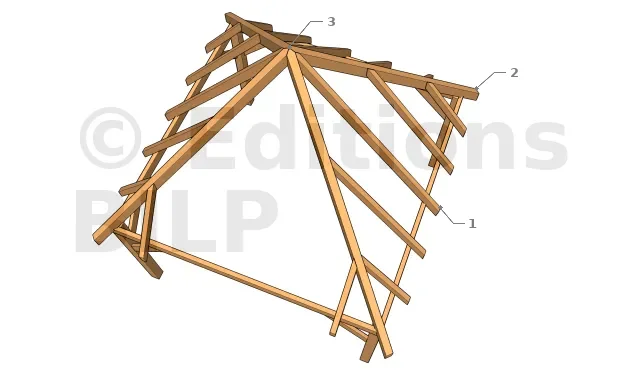

Préau NANTE en pavillon - avec tête de charpente assemblée
  • 1 : Empannon central de plus grande section,
  • 2 : Chevron arêtier,
  • 3 : Tête de charpente assemblée.

Les têtes de charpente sont assemblées par vissage généralement pour faciliter la mise en oeuvre. Le bois utilisé est majoritairement du bois souple. Les vis choisies sont celles résistantes aux forces de cisaillement.

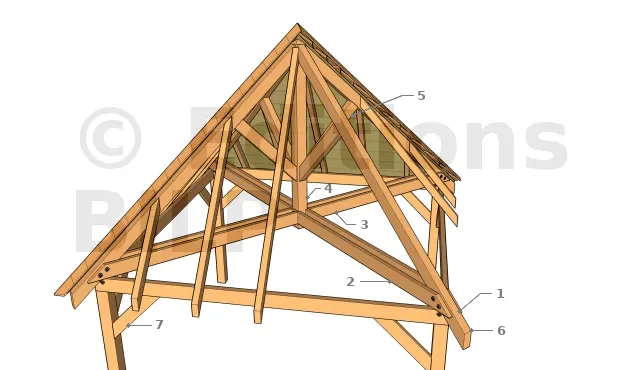

Préau NANTE en pavillon avec toiture en bardeau de bois - vue éclatée
  • 1 : Ferme principale,
  • 2 : Ferme secondaire,
  • 3 : Arbalétrier,
  • 4 : Poutre porteuse,
  • 5 : Panne de croupe,
  • 6 : Empanon,
  • 7 : Bras de contreventement.

Les fermes sont disposées perpendiculairement sur les poteaux intermédiaires car les distances dans les diagonales sont trop longues.

[...]

...Il y a une suite !
