La toiture monopente

Bruno

La toiture monopente est la toiture la plus simple à réaliser, elle permet d’adosser facilement la structure contre une façade, comme le cas de l’auvent KHALIL. Selon le type de couverture, le chevronnage peut être en pente (tuile, bardeau d’asphalte, ...) ou bien à l’horizontal (bac acier, tôle ondulée, ...).

Voici un extrait gratuit du guide de construction :


Vue 3d
Auvent KHALIL monopente avec couverture en bac acier imitation zinc

Le chevronnage est parallèle à la façade pour faciliter la pose de la couverture en zinc. Les pannes sont donc en pente.

Vue 3d
Auvent KHALIL monopente avec couverture bac acier - vue éclatée

1 : Poteau, 2 : Panne déversante, 3 : Chevron, 4 : Bras de contreventement, 5 : Tirant, 6 : Planche de rive, 7 : Pied de poteau, 8 : Couverture en bac acier, 9 : Finition pied de poteau.

Vue 3d
Auvent KHALIL monopente avec couverture en tuile plate

La couverture en tuile plate est soutenue par un liteaunage parallèle à la façade. L’espace entre les liteaux est calculé en fonction du type de la couverture et de sa dimension.

Vue 3d
Auvent KHALIL monopente avec couverture en tuile plate - vue éclatée
  • 1 : Panne sablière,
  • 2 : Chevron arbalétrier,
  • 3 : Liteau : sert à fixer la couverture en tuile plate,
  • 4 : Tuile plate.
Vue 3d
Auvent KHALIL monopente avec couverture en ardoise

L’auvent est soutenu à la façade par des poteaux muralières.

Vue 3d

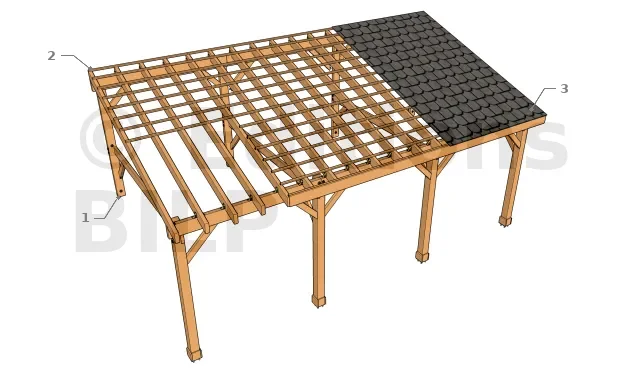

Auvent KHALIL monopente avec couverture en ardoise - vue éclatée

[...]

...Il y a une suite !
