La toiture à quatre pans (à arêtes)

Bruno Caillard

Voici un extrait gratuit du guide de construction :

Préau NANTE avec couverture en shingle

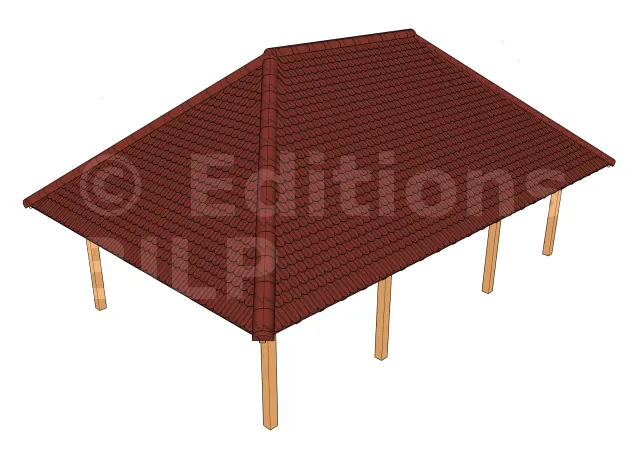

Préau NANTE avec couverture en tuile plate

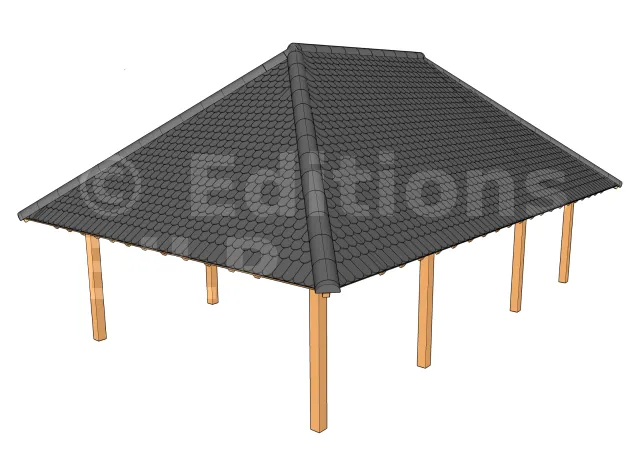

Préau NANTE avec couverture en ardoise

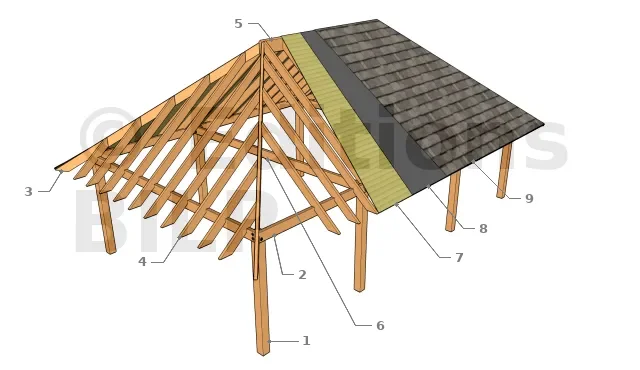

Préau NANTE avec couverture en shingle - vue éclatée
  • 1 : Poteau,
  • 2 : Panne sablière,
  • 3 : Arêtier ou chevron arêtier,
  • 4 : Empannon,
  • 5 : Panne faîtière,
  • 6 : Tirant,
  • 7 : Plancher de toiture,
  • 8 : Sous-couche bitumineuse,
  • 9 : Bardeau d’asphalte.

Les chevrons arbalétriers et les arêtiers supportent toute la charge de la toiture pour la transmettre aux pannes sablières et poteaux. Il est donc important de bien dimensionner ces chevrons ainsi que de tenir une attention particulière aux assemblages.

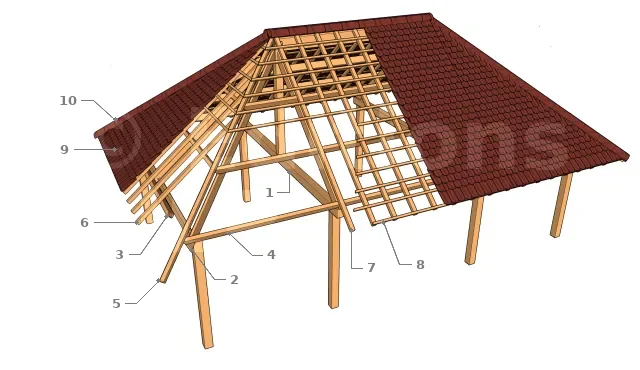

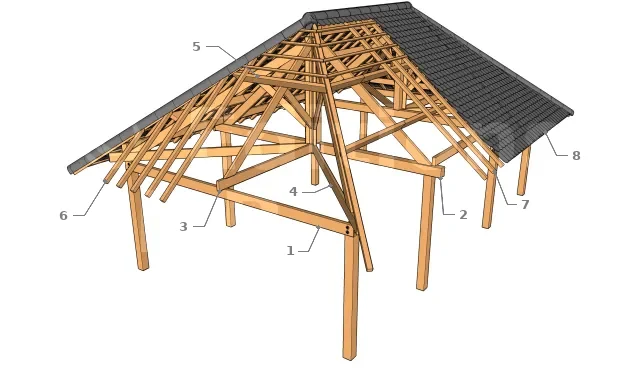

Préau NANTE avec couverture en tuile plate - vue éclatée
  • 1 : Ferme,
  • 2 : Arêtier
  • 3 : Panne de croupe,
  • 4 : Panne de long pan,
  • 5 : Chevron arêtier,
  • 6 : Empannon de croupe,
  • 7 : Chevron,
  • 8 : Liteau,
  • 9 : Tuile plate,
  • 10 : Tuile faîtière.

La panne faîtière est porteuse, elle est soutenue par les deux fermes. Cette structure de charpente convient pour un ouvrage supportant une charge importante.

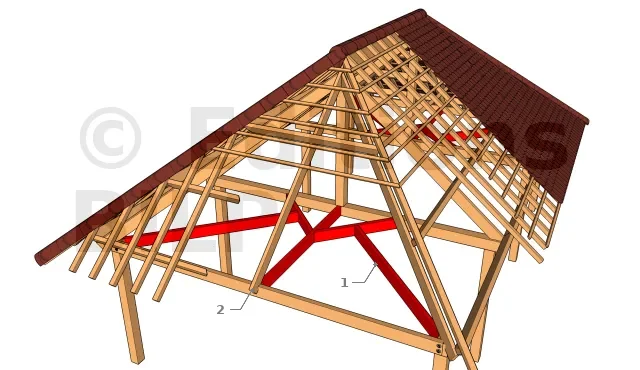

Préau NANTE avec couverture en tuile plate - vue contreventement

Des triangulations peuvent être mises en place entre les entraits des fermes et les poutres porteuses. Elles assurent le contreventement de la structure au niveau des croupes.

Préau NANTE avec couverture en ardoise - vue éclatée
  • 1 : Poutre porteuse,
  • 2 : Ferme,
  • 3 : Demi-ferme empannon,
  • 4 : Demi-ferme arêtier,
  • 5 : Panne de croupe intermédiaire,
  • 6 : Empannon de croupe,
  • 7 : Chevron,
  • 8 : Ardoise.

La ferme principale se charge de supporter une grande partie de la charge de la toiture. Les demi-fermes prennent appuis sur la ferme principale, les poteaux et les poutres porteuses. Elles y sont fixées à l’aide de connecteurs métalliques. Les pannes faîtières et sablières sont à la verticale et les pannes intermédiaires peuvent être d’aplomb ou déversées.

[...]
