A couverture en bac acier, en tôle ondulée ou en zinc

Bruno | 6

Le bac acier diffère de la tôle ondulée par sa forme nervurée en U, on distingue en :

  • galvanisé,
  • zingué,
  • laqué,
  • teinté.

La toiture ondulée est la plus connue en couverture de bâtiment :

  • en acier galvanisé,
  • en fibre de verre,
  • en bitume,
  • en zinc.

Le zinc est un matériau qui coûte cher mais sa propriété est supérieure contre la corrosion, il est léger et a une durée de vie plus de 50 ans. Son utilisation est cependant limitée selon le type d’architecture de structure ainsi que le matériau de support. Il présente des faiblesses au contact de certains métaux et bois.

Ces plaques de toits s’adaptent pour une pente faible comprise entre 5 et 15 %. Et bien évidemment s’utilise en plus grande pente.

Voici un extrait gratuit du guide de construction :

Couverture en bac acier

Vue 3d

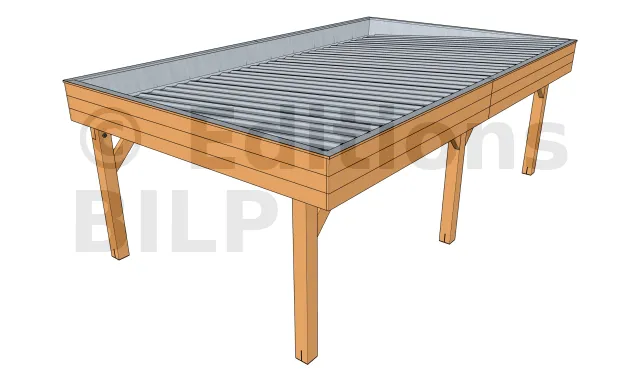

Préau BECKER avec couverture en bac acier
Vue 3d

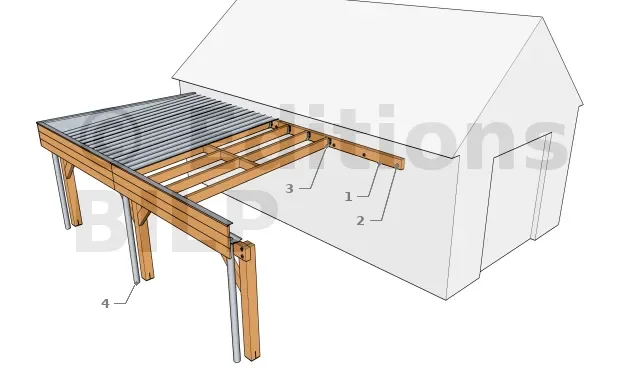

Préau BECKER, en adossé

Le préau BECKER a changé de fonction, il devient un carport adossé.
1 : Panne muralière, 2 : Goujon de fixation, 3 : Sabot de solive, 4 : Descente d’eau pluviale.

Vue 3d

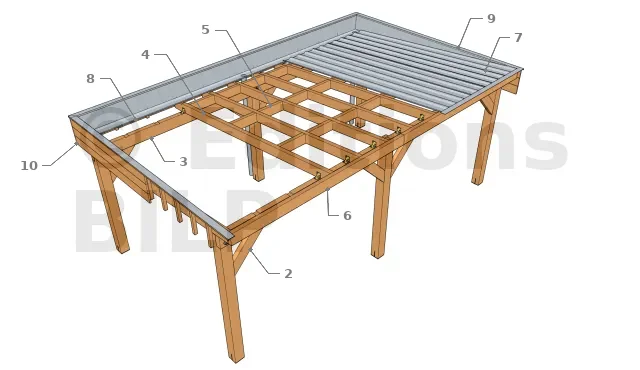

Préau BECKER, bac acier, vue éclatée
Préau BECKER, bac acier, vue éclatée
  • 1 : Poteau,
  • 2 : Bras de contreventement,
  • 3 : Panne,
  • 4 : Chevron,
  • 5 : Entretoise : sert à fixer le bac acier,
  • 6 : Faîtière : sert à fixer le bac acier à la faîtière,
  • 7 : Bac acier,
  • 8 : Gouttière,
  • 9 : Solin et costière : servent à protéger l’acrotère de l’eau de pluie,
  • 10 : Acrotère : sert à contenir la couverture et en même temps d’embellir l’ouvrage.

Couverture en tôle ondulée


Vue 3d

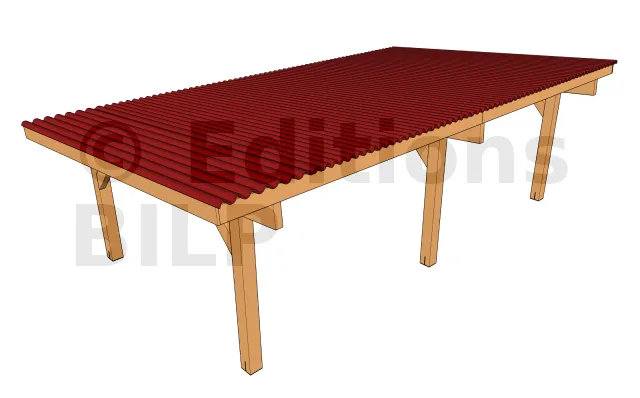

Préau BECKER avec couverture en tôle ondulée
Vue 3d
Préau BECKER avec couverture en tôle ondulée en porte-à-faux


Vue 3d

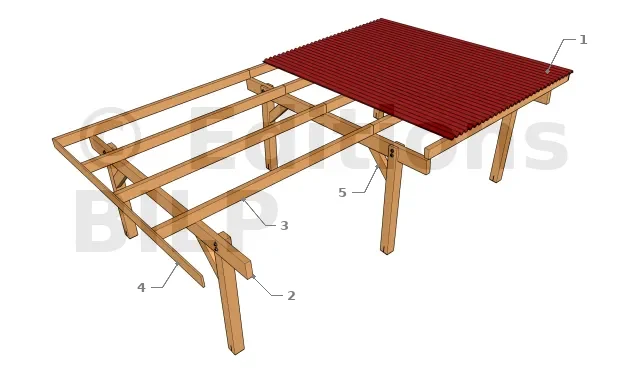

Préau BECKER, tôle ondulée, vue éclatée
Préau BECKER, tôle ondulée, vue éclatée
  • 1 : Tôle ondulée,
  • 2 : Panne,
  • 3 : Chevron,
  • 4 : Planche de rive,
  • 5 : Bras de contreventement.

Vue 3d

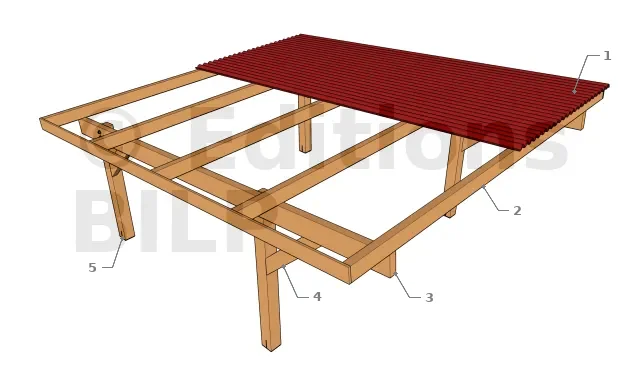

Préau BECKER, en porte-à-faux, vue éclatée
Préau BECKER, en porte-à-faux, vue éclatée
  • 1 : Tôle ondulée,
  • 2 : Chevron,
  • 3 : Panne : en porte-à-faux soutenue par le bras de contreventement et ainsi éviter des poteaux supplémentaires sur le devant,
  • 4 : Bras de contreventement,
  • 5 : Pied de poteau.

[...]

...Il y a une suite !
