Conception d’un auvent : les étapes et les éléments à connaitre

Bruno

En quoi consiste la conception d’un auvent ? Quelles sont les étapes à suivre ? Qu’est-ce que l’on doit prévoir ?

Voici un extrait gratuit du guide de construction :

Conception d’un auvent

La conception d’un auvent est identique à celle d’un carport. Voir conception d’un carport. La différence réside dans le sol. En effet, il est possible d’opter pour une plateforme en bois pour un préau ou pour un auvent. Un guide à part et complet traite de ce sujet, voir le guide de conception d’une plateforme en bois.

Les précautions à prendre
A part celles déjà énumérées dans la conception du carport, il est important, en particulier pour un auvent où on fait souvent appel à une muralière, de bien traiter et de ne pas négliger la partie fixation de cette muralière sur votre façade.

Conception de l’auvent KHALIL

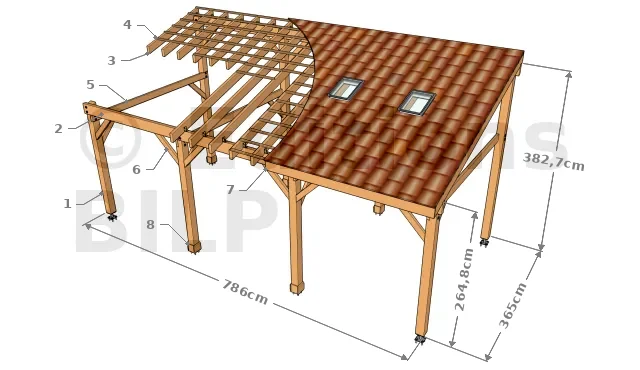

Anatomie de l’auvent Khalil
  • 1 : Poteau
  • 2 : Panne
  • 3 : Chevron
  • 4 : Liteau
  • 5 : Tirant
  • 6 : Bras de contreventement
  • 7 : Planche de rive
  • 8 : Finition pied de poteau

Hypothèses :

Pour concevoir l’auvent KHALIL, prenons les hypothèses suivantes :

  • Département : Yonne 89
  • Altitude : 300 m
  • Longueur de l’auvent : 786 cm
  • Profondeur de l’auvent : 365 cm
  • Hauteur sous tirant : 240 cm
  • Hauteur sous panne faîtière : 383 cm
  • Hauteur sous panne sablière : 265 cm
  • Porte-à-faux sablière : 30 cm
  • Type de couverture : tuile mécanique à emboîtement
  • Pureau tuile : 30 cm
  • Pente de toiture : 32,50 %
  • Aucun plafond ni isolant
  • Bois utilisé de classe C18
  • Masse volumique : 500 kg/m3
  • Planche de rive : 190 mm x 20 mm
  • Fenêtre Velux dimension tableau h55 cm x l45 cm.

Calcul de la charge sur la toiture

Pour commencer, nous allons calculer la charge sur la toiture

1. Charge de la couverture

  • Type de couverture : Mécaniques à emboîtement (y compris liteaux)
  • Charge de couverture (daN/m²) = 45


2. Charge du plafond

  • Type de plafond : Aucun plafond
  • Charge de plafond (daN/m²) = 0

3. Charge de l’isolant

  • Type d’isolant : Aucun isolant
  • Charge de l’isolant (daN/m²) = 0

4. Surcharge climatique (neige)

  • Département : 89 Yonne
  • Altitude de la construction (m) : 300

Le résultat que nous obtenons avec l’outil de calcul est :

  • Charge totale : 100 daN/m²
  • dont Charge de structure : 45 daN/m²
  • dont Charge climatique : 55 daN/m²


Vérification de la section des liteaux

La portée du liteau est égale à l’entraxe des chevron. Les chevrons auront un entraxe de 45 cm vu la pose des fenêtres Vélux.
L’entraxe correspond au pureau pour les tuiles, c’est-à-dire 30 cm.
Vérifions une section de 27 mm x 27 mm du liteau. Les résultats sont positifs.

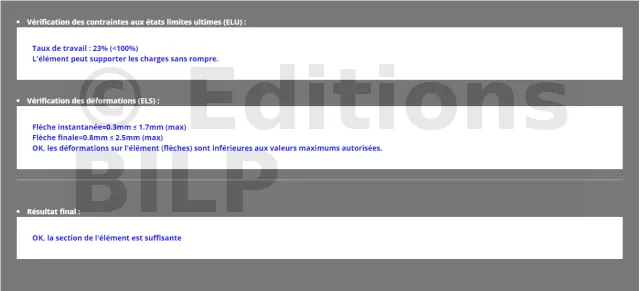

Résultat de la vérification des liteaux

Attention : pour la hauteur et la largeur sur le champ du liteau dans l’outil, comme le liteau est généralement posé à plat sur les chevrons, la hauteur sur le champ devient la petite dimension pour une section rectangulaire. Exemple : liteau 15 mm x 27 mm, la hauteur sur le champ devient 15 mm et la largeur 27 mm.

Calcul de la section des chevrons

La vérification se fait avec l’outil Vérification et calcul des chevrons.

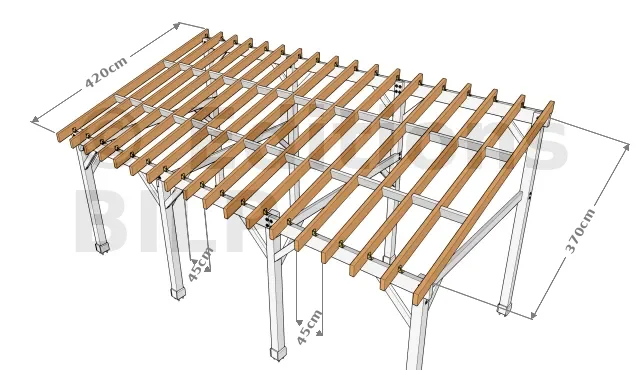

Les caractéristiques des chevrons

La charge permanente des équipements Ge (daN/m²)

  • Charge de structure = 45 daN/m². C’est la valeur obtenue précédemment.
  • Poids propre des chevrons
    Il est recommandé de faire les calculs en prenant toujours le cas le plus défavorable.
    Poids propre du chevron = (500 [Kg/m3] x 0,050 [m] x 0,150 [m] ) / 4,20 [m] = 0,8929 Kg/m²
    Or, 1 daN = 1,02 kg
    => Poids propre du chevron = ( 0,8929 [Kg/m²] x 1 [daN] )/ 1,02 [Kg] = 0,8754 daN/m² que l’on arrondi à 0,88 daN/m²

=> Ge (daN/m²) = 45 + 0,88 = 45,88
Vous écrivez alors 45,88 dans la case Ge (daN/m²).

La surcharge climatique S (daN/m²)
C’est la charge climatique calculée précédemment = 55 daN/m².

2. Caractéristiques des chevrons

  • Classe de résistance : Classe C18
  • Sections commerciales courantes : 50x150mm
  • donc la largeur b (mm) : 50
  • donc la hauteur h (mm) : 150
  • La portée du chevron P (cm) = 370

3. Mise en œuvre

  • Entraxe des chevrons E (cm)
    E (cm) = 45
  • Méthode de fixation : Fixation en haut ET en bas
    Pour la méthode de fixation, nous allons prendre "Fixation par le haut et par le bas" car les chevrons seront fixés en même temps sur la panne sablière et sur la panne faîtière.
  • Pente (en ° ou % ) = 32.50 %.
  • Classe de service : 2 : En extérieur.sous abris (Ex : Préau, carport)
  • Altitude de la construction (m) : 300

En appuyant sur « CALCULER », nous obtenons alors comme résultat :

  • Vérification de l’élancement selon l’axe z :

ATTENTION, l’élancement du chevron vaut λz=85. Les usages professionnels préconisent de limiter l’élancement d’un chevron à 120. Vous devez donc, soit diminuer la portée, soit augmenter la largeur b, soit insérer 1 entretoise(s) répartie(s) entre les chevrons. La suite des calculs considèrent que vous insérez ces entretoises. Dans ce cas, λz=85

  • Vérification de l’élancement selon l’axe y : λy=85 < 120 => OK
  • Vérification des contraintes aux états limites ultimes (ELU) :

Taux de travail : 21% (-

Pour la détermination de la section des pannes, nous avons utilisé l’outil de calcul « Vérification et calcul des pannes »

Formulaire Poutre 1/ 3

1. Caractéristiques de la panne

  • Sections commerciales courantes :  75 x 200 mm
  • La largeur b (mm) : 75mm
  • La hauteur h (mm) : 200mm
  • La portée de la panne P (cm) = 260
  • Charge permanente sur la panne daN/m
    <100%)
    L’élément peut supporter les charges sans rompre.
  • Vérification des déformations (ELS) :

Flèche instantanée=4,5mm ≤ 12,3mm (max)
Flèche finale=12,2mm ≤ 18,5mm (max)
OK, les déformations sur l’élément (flèches) sont inférieures aux valeurs maximums autorisées.

  • Résultat final :
    OK, la section de l’élément est suffisante

Conclusion

Donc, en adoptant ces caractéristiques, la section des chevrons de 50 x 150 [mm] est suffisante mais il faudra y insérer des entretoises pour satisfaire aux contraintes liées à l’élancement. C’est la raison pour laquelle la structure présente des entretoises.

Calcul de la section des pannes

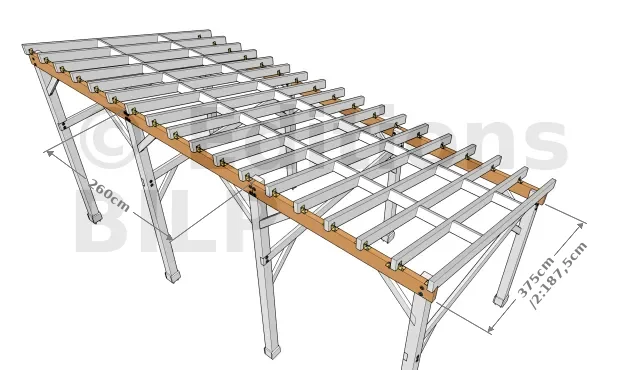

Les caractéristiques des pannes

Pour notre cas, c’est la somme des charges de structure (obtenu avoir calculé la charge sur la toiture), le poids propre des chevrons et le poids propre des pannes que l’on multiplie par la largeur de la surface que supporte les pannes.
Charge de structure (daN/m²) = 45

Poids propre des chevrons

Poids propre du chevron = 0,88 daN/m²

Poids propre des pannes

Poids propre de la panne = (500 [Kg/m3] x 0,075 [m] x 0,200 [m] ) / 2,60 [m] = 2,8847 Kg/m²
Or, 1 daN = 1,02 kg
=> Poids propre de la panne = ( 2,8847 [Kg/m²] x 1 [daN] )/ 1,02 [Kg] = 2,8282 daN/m² que l’on arrondi à 2,83 daN/m²

=> Charge permanente sur la panne = (45 [daN/m²] + 0,88 [daN/m²] + 2,83 [daN/m²] ) x 1,875 [m] = 91,34 daN/m

=>Charge permanente sur la poutre daN/m = 92

  • Classe de résistance de la pièce : Classe C18
  • Choix du type de charge sur la poutre : Charge uniformément répartie

Une fois les données saisies, vous pouvez cliquer sur Page suivante.

Formulaire Poutre 2/3

2 : Charges uniformément réparties

  • Charge d’exploitation totale sur la poutre (daN/m) = ( 55 [daN/m²] x 1,875 [m] ) = 104 daN/m

Formulaire Poutre 3/ 3

3. Mise en œuvre

  • Classe de service : 2 : En extérieur.sous abris (Ex : Préau, carport)
  • Classe de durée : Permanente (>10ans)
  • Appuis : Appuis simple
  • Nature du bâtiment : Bâtiment courant
  • Nature de la poutre : Autre éléments structuraux

En appuyant sur « CALCULER », nous obtenons alors comme résultat :

  • Vérification des contraintes aux états limites ultimes (ELU) :

Taux de travail : 87,85% (-
Le calcul se fait avec l’outil Vérification et calcul d’un poteau

1. Charge sur le poteau

  • Ge (daN/m²) = 45
  • S (daN/m²) = 55
  • Gs (daN/m²) = 92
  • Surface (m²) = 35,00
  • Nombre de poteaux = 8

2. Caractéristiques du poteau

  • Classe de résistance : Classe C18
  • Sections courantes = 150 x 150 mm
  • b (mm) = 150
  • h (mm) = 150
  • L (cm) = 385

3. Mise en oeuvre

  • Classe de service : 2 : En extérieur.sous abris (Ex : Préau, carport)
  • Altitude de la construction (m) : 200

Le résultat que nous obtenons avec l’outil de calcul est :

-* Vérification des contraintes aux états limites ultimes (ELU) :

Taux de travail : 1,5% (-------(adsbygoogle = window.adsbygoogle || []).push({}) ;


<100%)
L’élément peut supporter les charges sans rompre.

  • Vérification des déformations (ELS) :


OK, les déformations sur l’élément (flèches) sont inférieures aux valeurs maximums autorisées.

Conclusion

Il faut adopter une panne avec du bois de classe C18 dont la section est de 75 x 200 [mm].

Calcul de la section des poteaux

La hauteur du poteau

[...]
