Utilisation des connecteurs de poteau SUNDIY

Bruno, Yvan

L’utilisation des connecteurs SUNDIY facilite grandement la conception ainsi que la réalisation d’un carport, d’un auvent ou d’un préau. En effet, comme des sabots, ils sont pré-percés et permettent une liaison rapide entre les poutres et les poteaux tout en étant stables .

Voici un extrait gratuit du guide de construction :

Les différents types de connecteur SUNDIY

D’une manière générale, il y a 5 principaux modèles :

Vue 3d

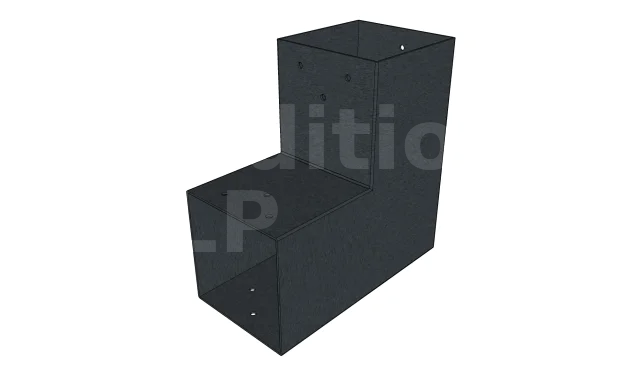

Connecteur SUNDIY à 2 directions - Forme L
Vue 3d

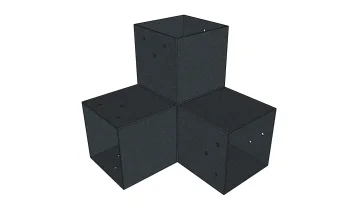

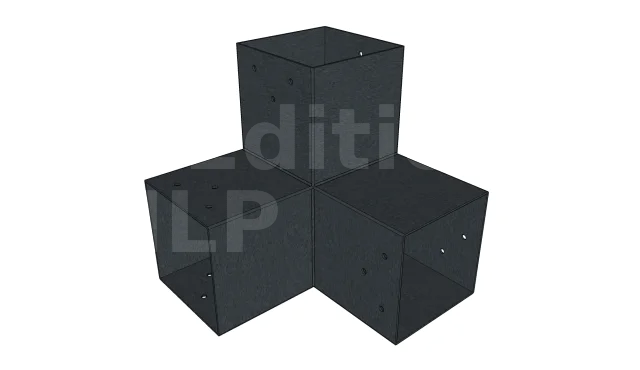

Connecteur SUNDIY à 3 directions - Forme L
Vue 3d

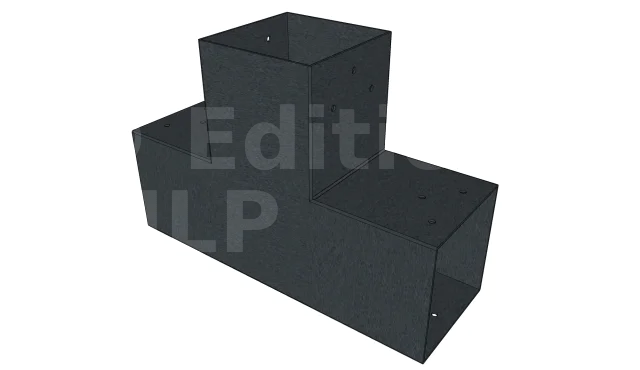

Connecteur SUNDIY à 3 directions - Forme T

Il permet de combiner un poteau avec deux poutres alignées. Il peut également permettre de fixer un chevron sur une poutre.

Vue 3d

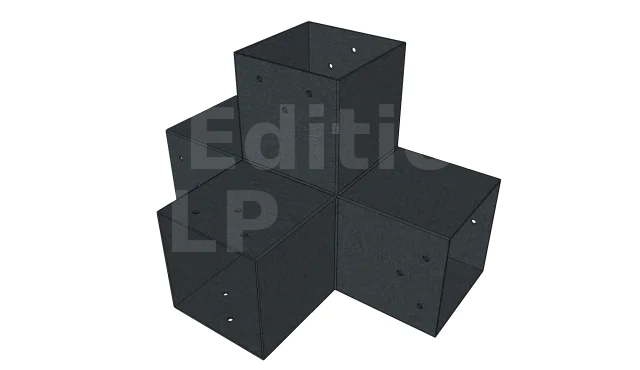

Connecteur SUNDIY à 4 directions - Forme T

Avantages de l’utilisation de connecteurs

Pour la conception d’un carport, d’un auvent ou d’un préau, l’emploi des connecteurs présente plusieurs avantages :

  • ils sont simples, faciles et rapides à mettre en œuvre,
  • il n’est pas nécessaire de mettre en place des bras de contreventement du fait que les nœuds sont déjà rigidifiés par les connecteurs,
  • le recours à des poutres et des poteaux carrés rend l’ouvrage très élégante du point de vue esthétique.

Mise en œuvre des connecteurs

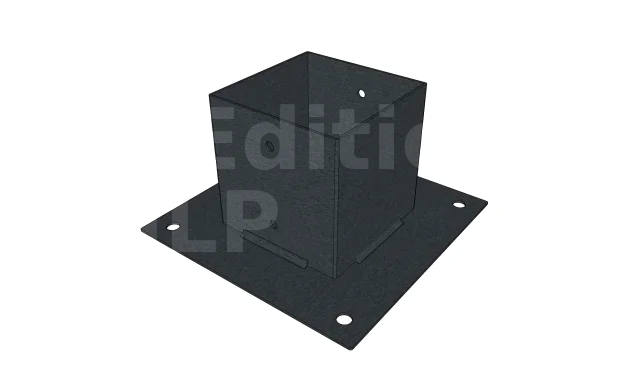

La fixation du support de poteau se fait exactement comme pour la fixation des pieds de poteau.
Pour les autres connecteurs, la mise en œuvre est très simple et se fait en 3 étapes :

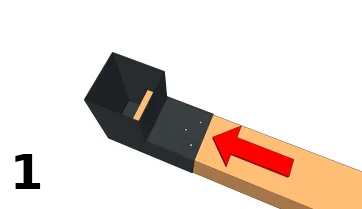

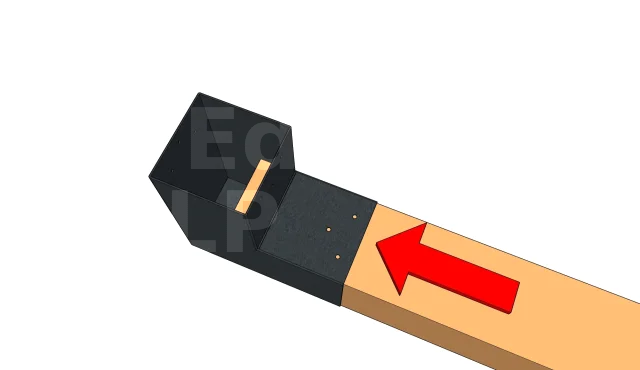

Insertion de la poutre dans le connecteur

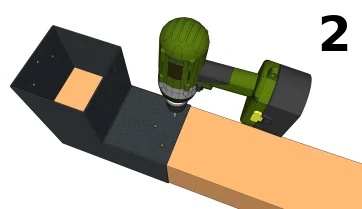

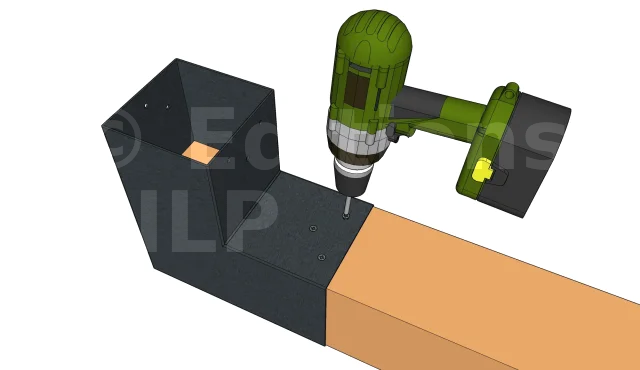

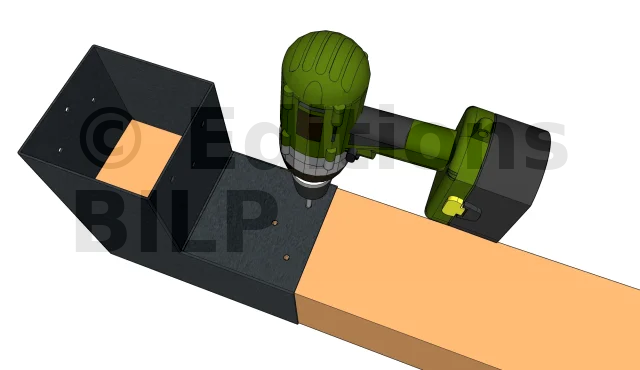

Pré-perçage des trous à travers les connecteurs

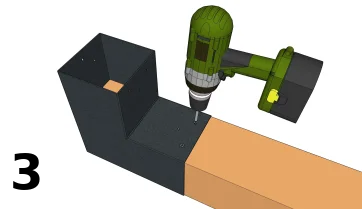

Fixation définitif

La fixation connecteur/bois se fait avec des vis à tête plate de diamètre 6mm et de longueur 60mm. Idéalement, la tête de vis sera de la même couleur que le connecteur.


Exemple de réalisation

Vue 3d

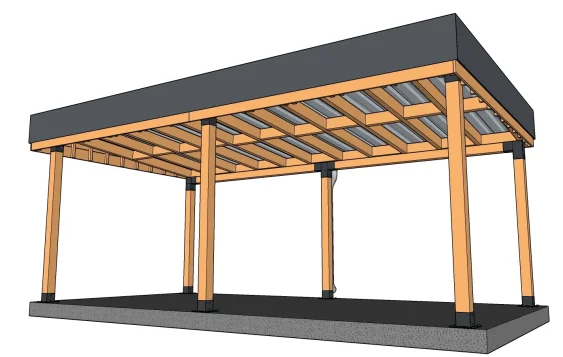

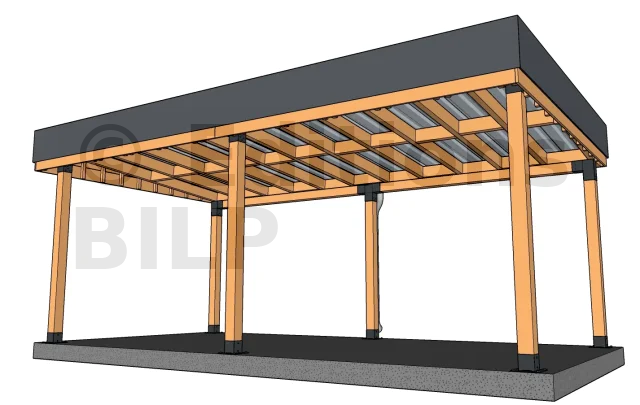

Modèle LEONA avec des connecteurs SUNDIY

Il s’agit du modèle générique LEONA sur lequel nous avons utilisé des connecteurs droit à 2 directions, des connecteurs droit à 3 directions et un support de poteau.

Etant donné que les connecteurs SUNDIY permettent d’assurer un bon niveau de contreventement pour les régions peu ventées, ces derniers ont donc été supprimés du modèle pour améliorer son esthétisme et faire quelques économies.

Le résultat n’est pas mal du tout.

[...]
