Bois, métal, ou OSP SIMPSON : comment choisir les pieds de poteau ?

Bruno

Voici un extrait gratuit du guide de construction :

Trois caractéristiques sont indispensables pour le choix : le prix, la finition et la mise en oeuvre.

Le prix

OUI, le prix joue un rôle important lorsqu’il s’agit de construire un ouvrage et lorsque nous sommes face à un choix un peu difficile comme celle que nous rencontrons ici, c’est-à-dire, l’utilisation du bois ou de l’acier comme support. Vous trouverez ci-dessous l’estimation du modèle selon le type de poteau employé.

Devis estimatif du modèle H, poteau en bois et pieds de poteau métallique

  • Tarifs des pièces de bois
DésignationUnitéQuantitéVolume total (m3)Prix unitaires (€)Montant (€)
Bastaing 150 x 150 x 2000 mm Unité 3 0,135 450 60,75
Bastaing 75 x 225 x 3000 mm Unité 4 0,203 450 91,125
Bastaing 63 x 150 x 4000 mm Unité 13 0,491 450 221,13
Tasseaux 40 x 40 x 5000 mm Unité 4 0,032 450 14,4
Planche 20 x 150 x 3500 mm Unité 14 0,147 450 66,15
Sous-total (€) 453,56
  • Tarifs des quincailleries
DésignationUnitéQuantitéConditionnementQuantité à acheter par conditionnementPU (€)Montant (€)
Béton dosé à 400kg/m3 m3 3,84 m3 3,840 85,00 326,40
Pieds de poteau en âme à sceller Unité 3 Unité 3 24,40 73,20
Résines hautes performance 380ml - multi matériaux Unité 2 Unité 2 16,83 33,66
Broches pour connecteurs à âmes intérieure - ACIER - Réf : STD8X140-B_10 Unité 12 10 unités 2 15,1 30,20
Tige filetée au mètre (THR) - Diamètre 16 Longueur 1000 mm - Acier électrozingué classe 4.8 Unité 13 Unité 13 9,9 128,70
Rondelles plates D16 Unité 80 25 unités 4 6,9 27,60
Écrou hexagonal - acier électrozingué - D16 Unité 64 25 unités 3 6,7 20,10
Vis HECO-TOPIX-CombiConnect D6,5 x L100 - Réf : 48280_10 Unité 44 10 unités 5 7,1 35,50
Équerres renforcées SPÉCIALES symétriques pour le BOIS - Réf : E2/2,5/7090_50 Unité 44 50 unités 1 43,6 43,6
Pointe cranté 4,0x50 boite de 250 pointes - Réf. CNA4,0X50 Unité 792 250 unités 4 7,9 31,60
Vis bois à tête fraisée HECO-UNIX-PLUS D5 L70 - Réf. 46100 Unité 88 200 unités 1 34,7 34,70
Vis pour lames de terrasses bois, tête bombée, inox A2, D5 L50 avec embout TX25 - Réf. 1817505010 Unité 338 500 unités 1 39,9 39,9
Surface tôle de couverture ton gris pierre plaque ployester ECO micro ondes 200 x 90 cm 19,62 19,62 17,14 336,29
Tirefonds D10 avec rondelle en caoutchouc Unité 84 50 unités 2 15 30,00
Bande de rive métallique ml 14
Gouttière ml 6
Descente d’eau Unité 3
Sous-total (€) 1191,45

Pour cette configuration, nous constatons que le budget alloué pour ce carport est aux alentours de 1 645 €.

Devis estimatif du modèle H, pieds de poteau OSP

  • Tarifs des pièces de bois

Pour cette configuration, nous allons reprendre le même devis en enlevant les lignes "Bastaing 150 x 150 x 2000mm" et "Pieds de poteau en âme à sceller plus les accessoires".

DésignationUnitéQuantitéVolume total (m3)Prix unitaires (€)Montant (€)
Bastaing 75 x 225 x 3000 mm Unité 4 0,203 450 91,125
Bastaing 63 x 150 x 4000 mm Unité 13 0,491 450 221,13
Tasseaux 40 x 40 x 5000 mm Unité 4 0,032 450 14,4
Planche 20 x 150 x 3500 mm Unité 14 0,147 450 66,15
Sous-total (€) 392,81
  • Tarifs des quincailleries
DésignationUnitéQuantitéConditionnementQuantité à acheter par conditionnementPU (€)Montant (€)
Béton dosé à 400kg/m3 m3 3,84 m3 3,840 85,00 326,40
Tige filetée au mètre (THR) - Diamètre 16 Longueur 1000 mm - Acier électrozingué classe 4.8 Unité 13 Unité 13 9,9 128,70
Rondelles plates D16 Unité 80 25 unités 4 6,9 27,60
Écrou hexagonal - acier électrozingué - D16 Unité 64 25 unités 3 6,7 20,10
Vis HECO-TOPIX-CombiConnect D6,5 x L100 - Réf : 48280_10 Unité 44 10 unités 5 7,1 35,50
Équerres renforcées SPÉCIALES symétriques pour le BOIS - Réf : E2/2,5/7090_50 Unité 44 50 unités 1 43,6 43,6
Pointe cranté 4,0x50 boite de 250 pointes - Réf. CNA4,0X50 Unité 792 250 unités 4 7,9 31,60
Vis bois à tête fraisée HECO-UNIX-PLUS D5 L70 - Réf. 46100 Unité 88 200 unités 1 34,7 34,70
Vis pour lames de terrasses bois, tête bombée, inox A2, D5 L50 avec embout TX25 - Réf. 1817505010 Unité 338 500 unités 1 39,9 39,9
Surface tôle de couverture ton gris pierre plaque ployester ECO micro ondes 200 x 90 cm 19,62 19,62 17,14 336,29
Tirefonds D10 avec rondelle en caoutchouc Unité 84 50 unités 2 15 30,00
Bande de rive métallique ml 14
Gouttière ml 6
Descente d’eau Unité 3
Sous-total (€) 1054,39

Nous obtenons ainsi le montant de 1447,19 €.

Des études préalables ont été effectuées dans cet article afin de définir les différents éléments de structures à mettre sur le carport. Une fois la configuration validée, nous avons demandé le devis à notre fournisseur qui nous a transmis les prix ci-dessous :

  • Configuration 1 : deux poteaux extérieurs SP5/Ø89/80 + Tube-89-3 + SP1/Ø89 = 429 €
  • Configuration 2 : poteau central SP6/Ø89/75-90 + Tube-89-3 + SP1/Ø89 = 264 €

Le prix du modèle avec les pieds de poteau OSP est égal à : 1447.19 + 429 + 264 = 2141 €.

Les finitions

  • Configuration poteau bois et pieds de poteau métallique : vous pouvez colorer les poteaux selon la couleur que vous souhaitez ou garder la couleur naturelle du bois qui je pense est très sympa aussi.


Les planches de l’acrotère posées horizontalement à clins à recouvrement
Les éléments bois peints en blanc
Les éléments bois peints de la même couleur que la bande de rive métallique
  • Configuration pieds de poteau OSP : elle présente plusieurs finitions dont la galvanisation à chaud, peinture antirouille, thermolaquage et Inox.


Pieds de poteau OSP, finition galvanisation à chaud

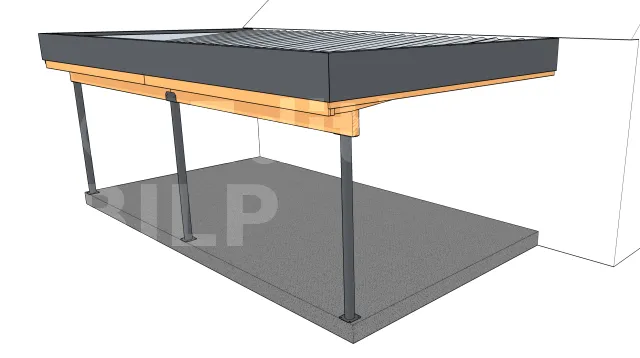

Pieds de poteau OSP, finition peinture antirouille ou thermolaquage
Pieds de poteau OSP, finition Inox


Mise en oeuvre

Configuration poteau en bois et pieds de poteau : le montage est décrit dans cet article. En général, la mise en oeuvre suit les étapes suivantes :

  • fixation du pied de poteau au poteau,
  • fixation du pied de poteau + poteau à la fondation avec des vis MULTI MONTI à tête hexagonale ou à tête ronde.

Configuration pied de poteau OSP seulement : la mise en oeuvre est simple et elle est détaillée dans cet article. D’une manière générale, les étapes à suivre sont les suivantes :

  • Marquer l’emplacement des pieds de poteaux et de ses fixations sur le sol et sur la poutre, puis les positionner.
  • Fixer les platines inférieures et supérieures du poteau à l’aide de fixations adaptées.

Puisque les pieds de poteau OSP sont à configurer, il est aussi possible de les utiliser comme la configuration 1, c’est à dire : pieds de poteau et poteau en bois, mais nous avons une large gamme de pieds de poteau dans notre boutique, c’est pour cette raison que nous ne l’avons pas mis en exergue.

Dans l’ensemble, le but de cet article est de vous guider dans votre choix. Pour nous, ces techniques sont toutes recommandées mais c’est aux utilisateurs de choisir celle qui leur convient selon leur besoin (esthétique, prix, mise en oeuvre, structure) et avec l’aide d’un technicien. Il faut bien considérer les avantages et inconvénients de chaque technique et ne pas baser son choix sur un seul critère afin d’être satisfait du résultat lorsque le projet sera réalisé.

[...]
