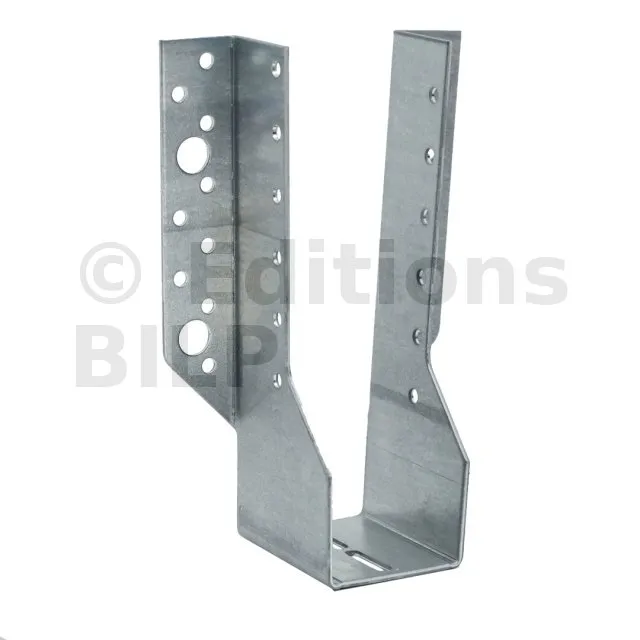

Sabot sécable pour l’extérieur - ZPRO

Caractéristiques

Matière

• Acier galvanisé S250GD + ZPro,
• Le revêtement ZPro correspond à une épaisseur de zinc d’environ 55 µm.

Les sabots sécables ZPRO sont conçus pour offrir une flexibilité optimale tout en maintenant une robustesse exceptionnelle. Ils sont disponibles dans différentes dimensions, convenant parfaitement aux poutres de différentes largeurs et épaisseurs. Ces connecteurs de charpente sont conçus pour une séparation facile des ailes en fonction des exigences de chaque projet. Cette particularité permet d’ajuster le sabot précisément à la taille des montants, réduisant ainsi le jeu ou le flottement des fixations.

Données techniques

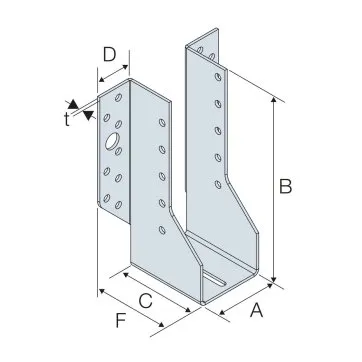

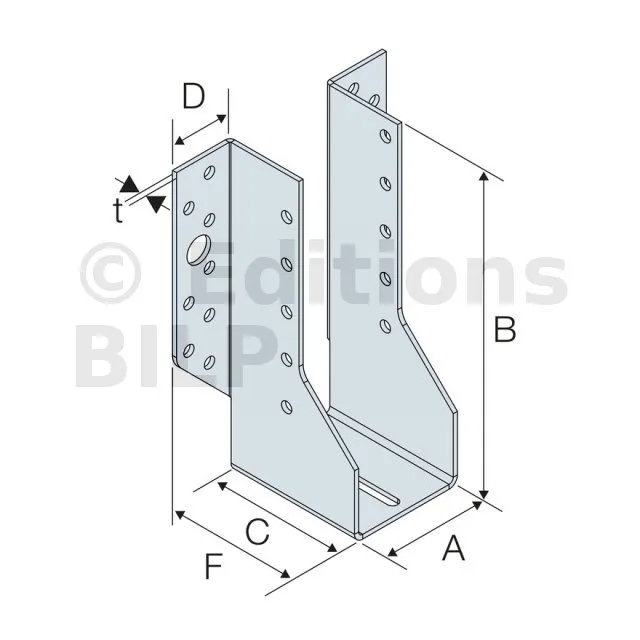

Dimensions

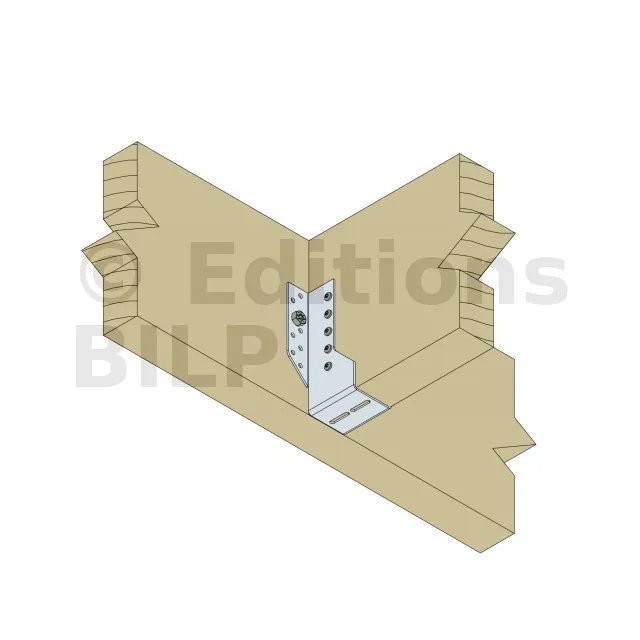

Valeurs caractéristiques - solive sur poutre - clouage total

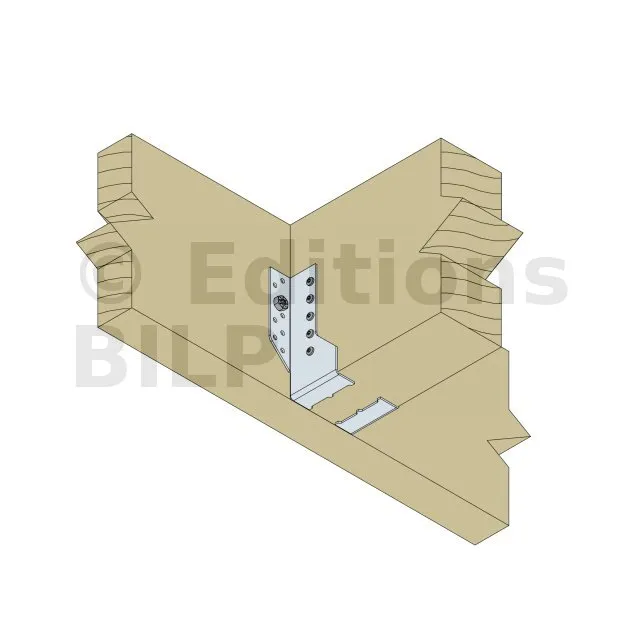

Valeurs caractéristiques - connexion bois sur bois - clouage partiel

Valeurs caractéristiques - connexion bois sur bois - avec vis connecteur SSH

Avantages du sabot de charpente sécable pour l’extérieur ZPRO :

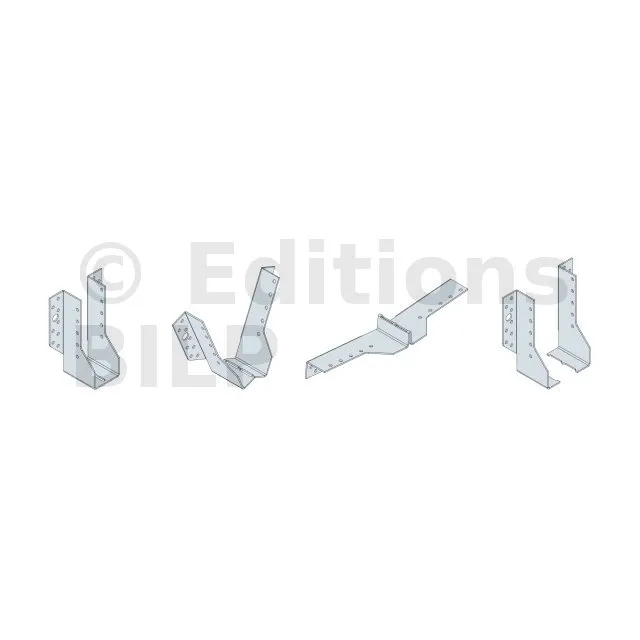

• Sécabilité avant la pose : Le sabot sécable ZPRO est conçu pour s’adapter aux largeurs de bois porté entre 45 et 160 mm, offrant une grande flexibilité lors de l’installation sur des poutres en bois. Ce principe de modularité est essentiel pour des projets personnalisés où chaque poutre peut avoir des dimensions spécifiques.
• Configurations multiples : Installation rapide grâce aux vis connecteurs CSA-Z ou SSH, sans nécessiter de pré-perçage, simplifiant ainsi le processus d’assemblage des structures en bois.
• Résistance aux intempéries : Ce sabot en acier galvanisé protège de l’usure et de la rouille due à la pluie, au vent, ou même à l’exposition prolongée aux rayons UV.
• Modulaire : Grâce à la fonction de séparation des ailes, l’utilisateur peut ajuster chaque sabot à la perfection, évitant ainsi d’avoir à utiliser des pièces supplémentaires ou de bricoler des ajustements peu esthétiques.

Application

Support

• Porteur : Convient pour des supports en bois massif, en bois composite et en bois lamellé-collé, offrant une grande polyvalence pour divers types de charpente.
• Porté : Peut également être utilisé avec des bois massifs, composites, ou lamellé-collés, assurant une compatibilité étendue pour différents projets de construction et de bardage.

Domaines d’utilisation :

Les sabots DJH-Z sont spécialement conçus pour des usages extérieurs variés :

• Terrasses : Idéaux pour supporter les structures de terrasses en bois, assurant stabilité et sécurité. D’autant plus que ces sabots tolèrent les variations de température et à la pluie.
• Pergolas : Ils garantissent une stabilité maximale, en ajustant chaque sabot à la taille exacte des poutres, sans compromis sur l’esthétique. Grâce à leur résistance à la corrosion, ils assurent une fixation durable même dans les zones humides.
• Abris de jardin et carports : Les sabots sécables ZPRO assurent une solidité accrue et une fixation parfaite des montants verticaux.

Le revêtement ZPRO

L’alliage innovant ZPRO®, composé de Zinc et de Magnésium, offre une résistance remarquable à la corrosion. Lorsqu’il est utilisé comme revêtement sur les connecteurs structurels ou les vis, il crée un mécanisme d’autoprotection contre la corrosion, assurant une durabilité à long terme, même en extérieur.

En effet, lorsqu’ils sont exposés aux conditions climatiques pendant plusieurs semaines, les connecteurs ZPRO® forment progressivement une fine couche de zinc et de magnésium sur la rouille qui se développe. Cette couche, connue sous le nom de rouille blanche, agit comme une barrière supplémentaire, préservant le matériau d’une corrosion plus agressive.

Tests de performance du revêtement ZPRO

Le revêtement ZPRO a été soumis à des tests approfondis pour évaluer sa résistance dans des conditions agressives. Des essais grandeur nature ont été réalisés le long d’une côte maritime en Norvège, réputée pour son environnement corrosif. De plus, des connecteurs ont été exposés à des cycles de brouillard salin dans une enceinte climatique en laboratoire. Les photos ci-contre illustrent les résultats de ces tests, comparant le revêtement ZPRO à un connecteur standard en acier zingué.

Le revêtement ZPRO présente une protection équivalente à une galvanisation à chaud de classe C3 selon la norme EN ISO 12944, ce qui permet aux connecteurs de cette gamme d’être utilisés en classe de service 3. En d’autres termes, ils offrent des performances similaires à celles des connecteurs en acier inoxydable A2.

Pour une utilisation en extérieur dans des aménagements entièrement exposés aux éléments, tels que les carports, les abris de jardin ou les structures de terrasse, les connecteurs structurels ZPRO peuvent être utilisés à condition d’être associés à des fixations compatibles, comme celles dotées d’un revêtement Impreg+® ou d’une galvanisation à chaud. Il convient de les éviter dans les environnements corrosifs.
