Équerres renforcées SPÉCIALES symétriques pour le BOIS - Réf. AB105

EN STOCK
Expédition immédiate disponible pour 37 unité(s).
4€20
  HT  / équerre
(5.04 € TTC)
    • 90mm
    • 103mm
    • 1 pièce
  • Autres choix

  • Référence
    AB105
  • Fabrication
    Française
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Marque
    SIMPSON Strong-Tie
  • Largeur (A)
    -
  • Epaisseur
    3mm
  • Perçages Aile B
    11Ø5 - 3Ø11
  • Perçages Aile A
    8Ø5 - 3Ø11

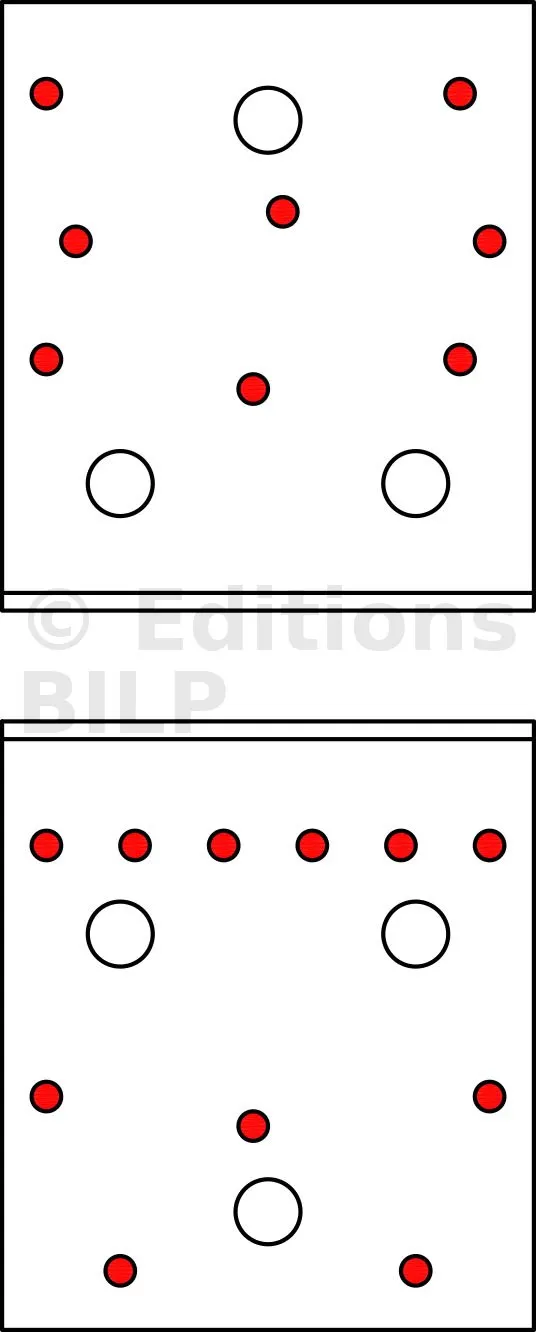

  • Fixation BOIS/BOIS - clouage total
    Aile A : 8 et Aile B : 11 CNA Ø4.0x35 ou Ø4.0x50 mm

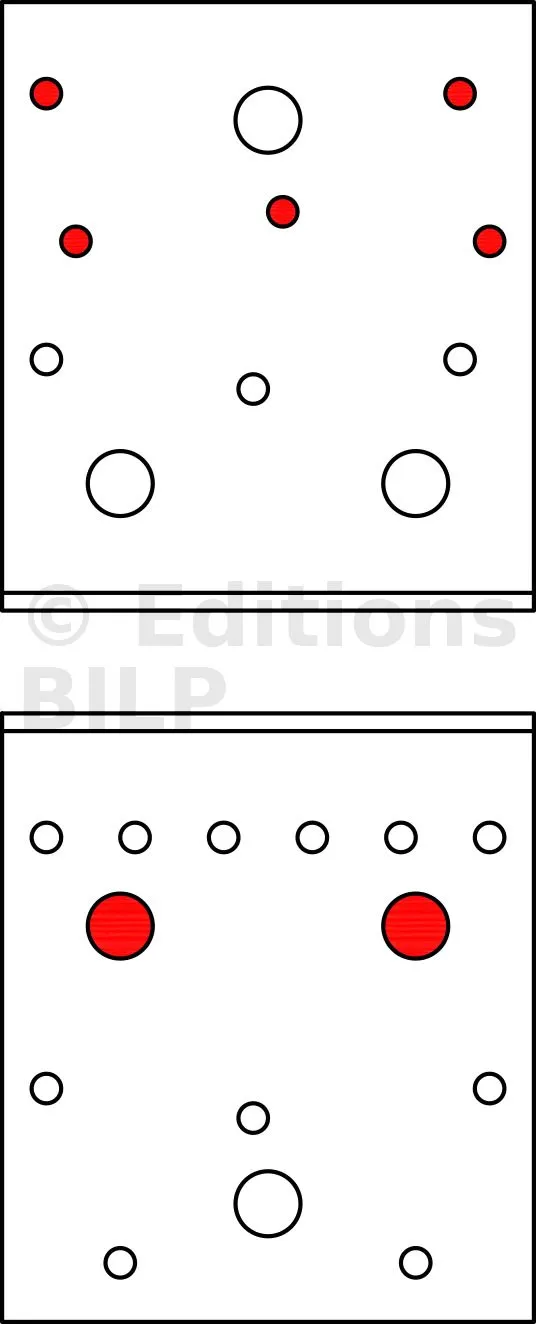

  • Fixation BOIS/BOIS - clouage partiel
    Aile A : 4 et Aile B : 5 CNA Ø4.0x35 ou Ø4.0x50 mm

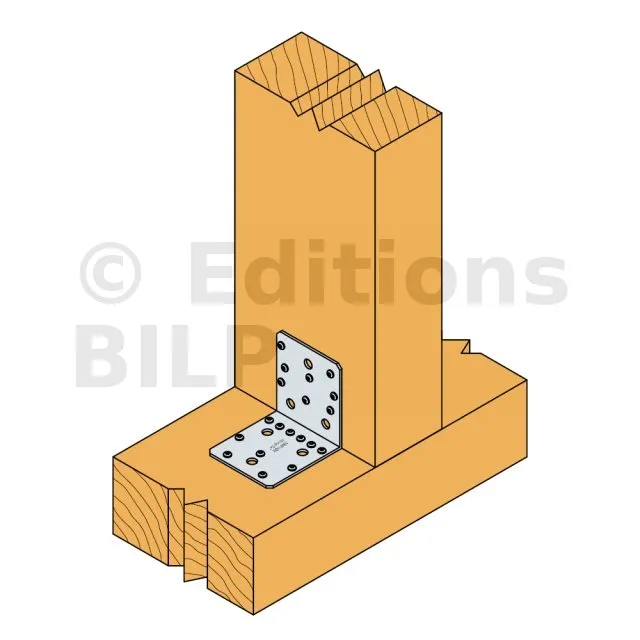

  • Connexion bois sur support rigide
    Aile A : 5 CNA Ø4.0x35 ou Ø4.0x50 mm et Aile B : 2 boulons ou tirefond Ø10
  • Fixation bois/bois - type poteau/poutre
    -
  • Fixation BOIS/support rigide - clouage total
    -
  • Fixation BOIS/support rigide - clouage partiel
    -
  • Hauteur
    103mm

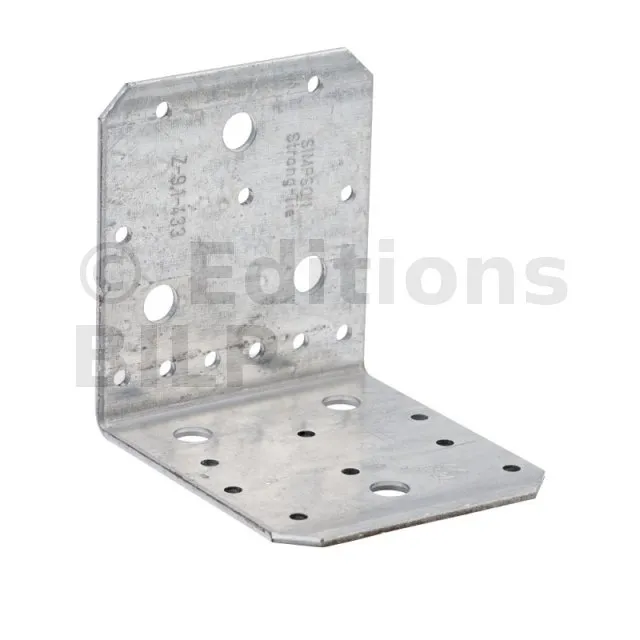

Équerre structurelle (105)

L’équerre AB105 répond à des applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques

Agréments techniques : ETA-06/0106 ;
Déclarations de performance : FR-DoP-e06/0106 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 3 mm.

Avantages

  • Grande résistance au cisaillement,
  • Polyvalence d’utilisations.

Applications

Support

  • Porteur : bois massif, lamellé collé, béton, acier, ...
  • Porté : bois massif, bois composite, lamellé-collé, fermes triangulées, profilés, ...

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Fixation de préau, carport ouvert,
  • Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

Dimensions

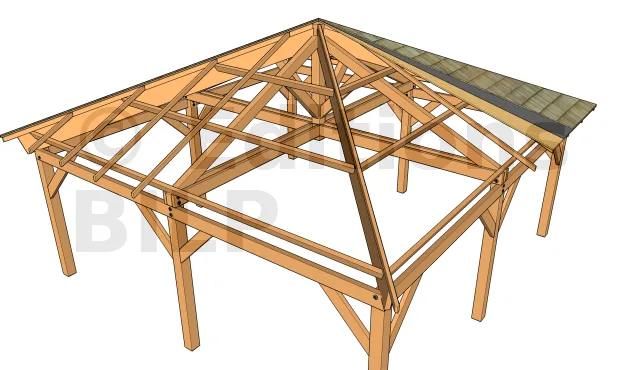

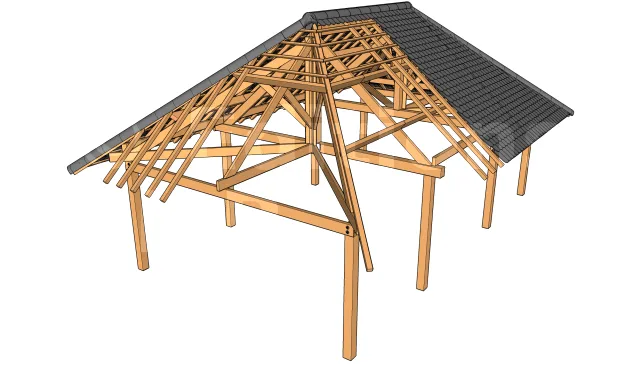

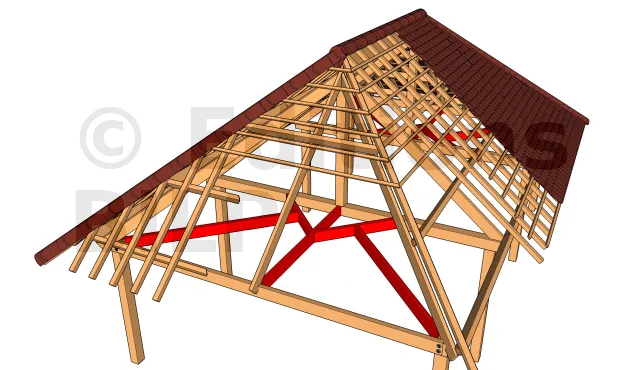

Préau NANTE en pavillon avec toiture en bardeau de bois - vue éclatée
  • 1 : Ferme principale,
  • 2 : Ferme secondaire,
  • 3 : Arbalétrier,
  • 4 : Poutre porteuse,
  • 5 : Panne de croupe,
  • 6 : Empanon,
  • 7 : Bras de contreventement.

Les fermes sont disposées perpendiculairement sur les poteaux intermédiaires car les distances dans les diagonales sont trop longues.


texte=1|points=2252,628,1925,628
texte=2|points=1004,766,962,766,911,691
texte=3|points=939,98,980,98,1128,237
texte=4|points=98,879,140,879,300,686
texte=5|points=418,245,460,245,573,402
texte=6|points=248,344,289,344,403,471
texte=7|points=451,997,490,997,595,894

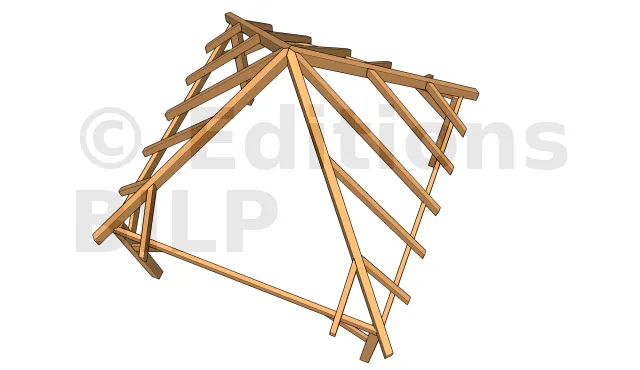

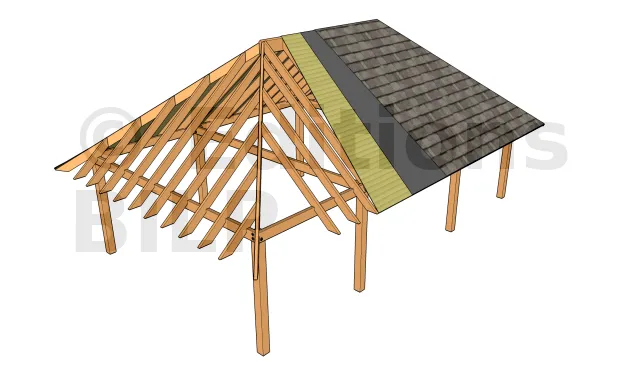

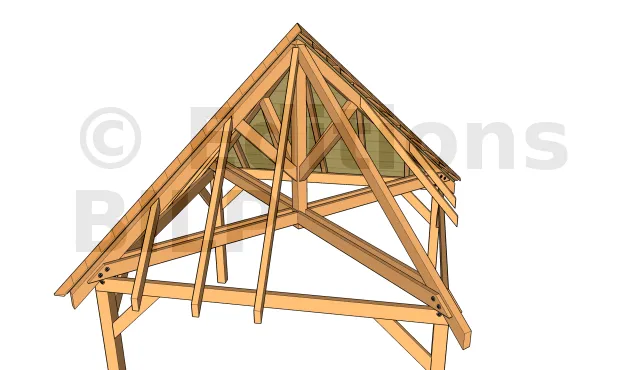

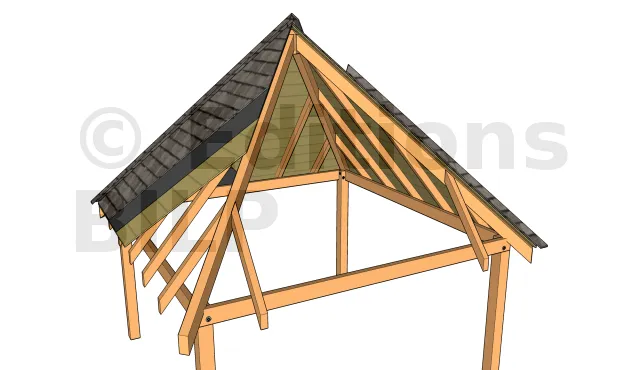

Préau NANTE en pavillon - avec tête de charpente assemblée
  • 1 : Empannon central de plus grande section,
  • 2 : Chevron arêtier,
  • 3 : Tête de charpente assemblée.

Les têtes de charpente sont assemblées par vissage généralement pour faciliter la mise en oeuvre. Le bois utilisé est majoritairement du bois souple. Les vis choisies sont celles résistantes aux forces de cisaillement.


texte=1|points=1798,867,1757,867,1706,806
texte=2|points=1958,282,1915,282,1846,343
texte=3|points=1249,85,1205,85,1120,184

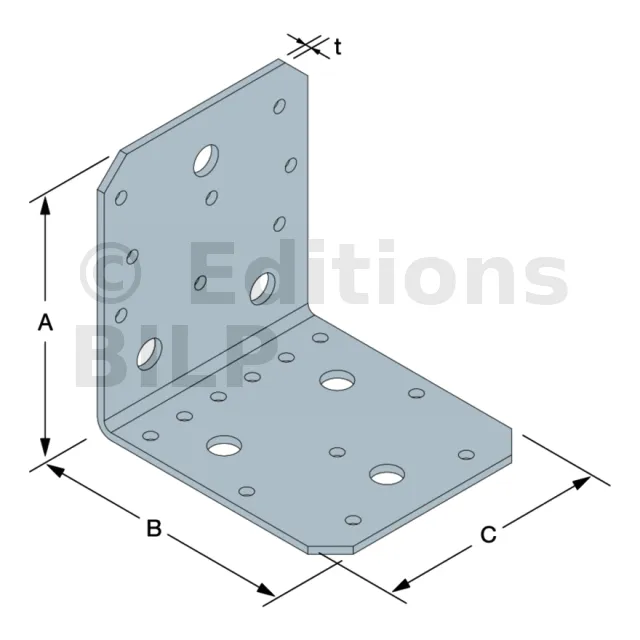

RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø11 Ø5 Ø11
AB90 88 88 65 2.5 6 3 9 2
AB105 103 103 90 3 8 3 11 3

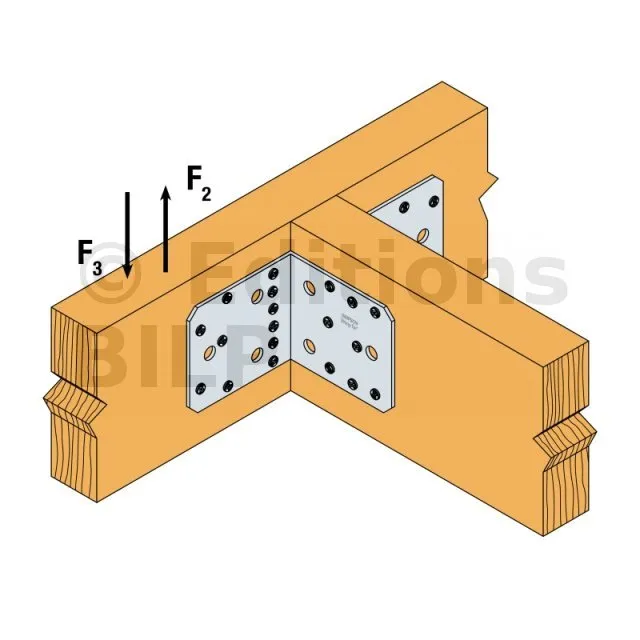

Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total - 2 équerres

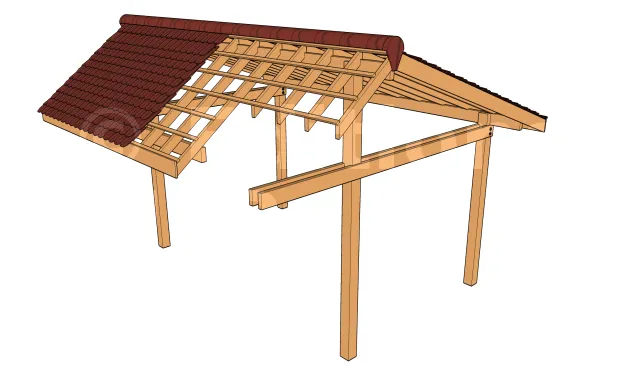

Préau BECKER avec une couverture étanche et une protection d’étanchéité type terrasse-bois
  • 1 : Plancher de toiture,
  • 2 : Couverture étanche,
  • 3 : Protection anti-écorchure en mousse,
  • 4 : Lambris de montage panneau,
  • 5 : Panneau en lambris de bois.


texte=1|points=2311,370,2268,370,2084,543
texte=2|points=2010,315,1967,315,1826,447
texte=3|points=2011,243,1970,243,1806,416
texte=4|points=2006,161,1964,161,1751,396
texte=5|points=2000,53,1957,53,1658,358

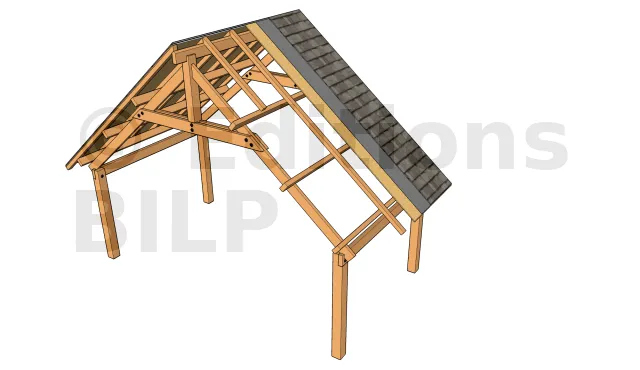

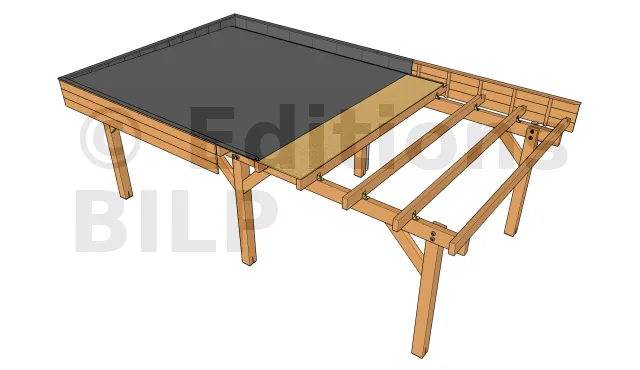

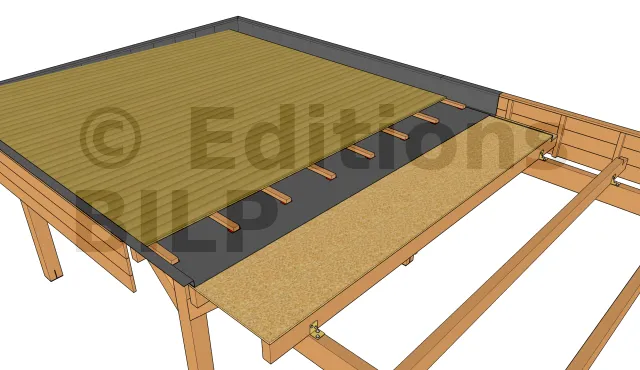

Préau BECKER avec un revêtement étanche - vue élatée


texte=1|points=397,877,440,877,488,774
texte=2|points=332,772,374,772,442,657
texte=3|points=1477,1092,1519,1092,1590,1009
texte=4|points=2258,650,2216,650,2162,569
texte=5|points=1955,996,1913,996,1855,884
texte=6|points=1194,894,1241,894,1241,700
texte=7|points=1924,207,1885,207,1809,291
texte=8|points=1843,134,1801,134,1628,326
texte=9|points=1721,59,1680,59,1485,282
texte=10|points=2164,297,2120,297,2034,418

RéférencesValeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k* R2.k = R3.k*
Qté Qté CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
AB90 6 9 4.3 6.9 6.8 9.4
AB105 8 11 7.2 11.5 12.2 16.9

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.

Valeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel - 2 équerres

Préau BECKER avec une couverture étanche et une protection d’étanchéité type terrasse-bois
  • 1 : Plancher de toiture,
  • 2 : Couverture étanche,
  • 3 : Protection anti-écorchure en mousse,
  • 4 : Lambris de montage panneau,
  • 5 : Panneau en lambris de bois.


texte=1|points=2311,370,2268,370,2084,543
texte=2|points=2010,315,1967,315,1826,447
texte=3|points=2011,243,1970,243,1806,416
texte=4|points=2006,161,1964,161,1751,396
texte=5|points=2000,53,1957,53,1658,358
Préau BECKER avec un revêtement étanche - vue élatée


texte=1|points=397,877,440,877,488,774
texte=2|points=332,772,374,772,442,657
texte=3|points=1477,1092,1519,1092,1590,1009
texte=4|points=2258,650,2216,650,2162,569
texte=5|points=1955,996,1913,996,1855,884
texte=6|points=1194,894,1241,894,1241,700
texte=7|points=1924,207,1885,207,1809,291
texte=8|points=1843,134,1801,134,1628,326
texte=9|points=1721,59,1680,59,1485,282
texte=10|points=2164,297,2120,297,2034,418

RéférencesValeurs caractéristiques simplifiées - Connexion bois sur bois - Clouage partiel
Fixations Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
AB90 4 - 4 - 2.6 3.2 3.6 4.5 5 5.5 6.9 7.3
AB105 4 - 5 - 4.3 5.3 6.1 7.6 3.6 4 7 7.5

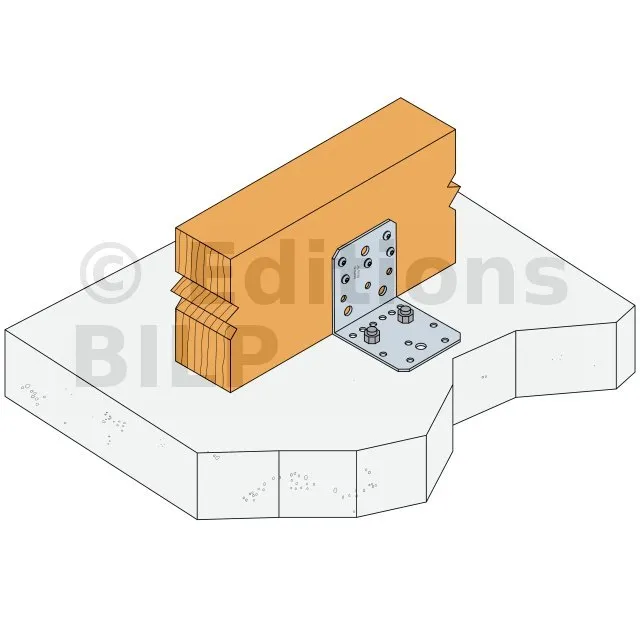

Valeurs caractéristiques simplifiées - Connexion bois sur support rigide - 2 équerres

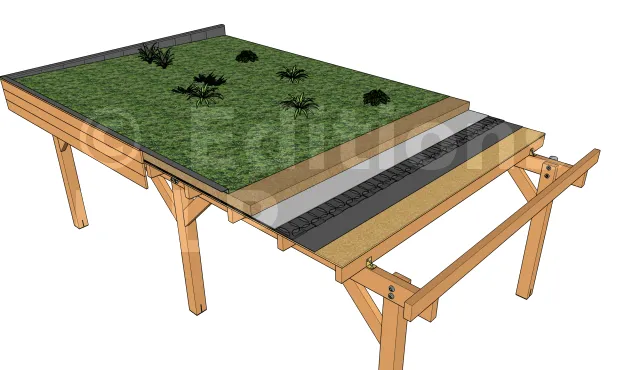

Préau BECKER avec une toiture végétalisée - vue éclatée
  • 1 : Chevron de support,
  • 2 : Plancher de toiture,
  • 3 : Revêtement d’étanchéité,
  • 4 : Couche de drainage, aération, réservoir d’eau,
  • 5 : Couche filtrante et anti-racinaire,
  • 6 : Substrat,
  • 7 : Végétation,
  • 8 : Étanchéité verticale + costière alu ou métallique.

Actuellement, les couches drainante et filtrante existent en un seul élément avec l’avancé technologique. Il existe une membrane composée de quelques couches hétérogènes de filtre et d’étanchéité pour avoir en même temps les différentes propriétés physiques requises par ces deux couches.


texte=1|points=2406,533,2364,533,2326,582
texte=2|points=2163,485,2121,485,2094,510
texte=3|points=2085,428,2042,428,1988,479
texte=4|points=2032,385,1989,385,1920,462
texte=5|points=2005,336,1964,336,1863,438
texte=6|points=1958,268,1916,268,1790,384
texte=7|points=1912,203,1869,203,1704,360
texte=8|points=911,938,868,938,860,744

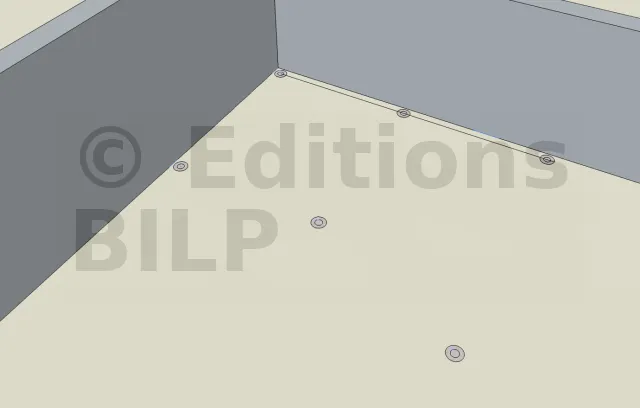

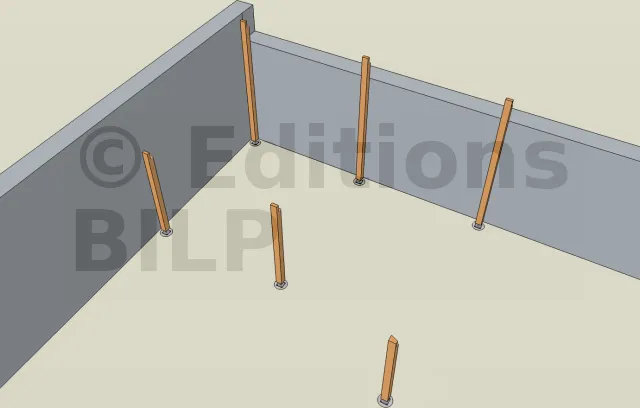

Plan d’implantation


texte=
|points=958,809,981,762|type_legende=trait
texte=564cm|points=242,472,957,804|type_legende=double_fleche_texte_coupe

texte=
|points=1109,819,981,762|type_legende=trait
texte=464cm|points=1282,364,1106,814|type_legende=double_fleche_texte_coupe

texte=
|points=1105,649,391,359|type_legende=trait
texte=344cm|points=1228,347,1099,643|type_legende=double_fleche_texte_coupe

texte=
|points=657,518,685,482|type_legende=trait
texte=290cm|points=342,382,656,513|type_legende=double_fleche_texte_coupe

texte=
|points=234,479,600,146|type_legende=trait
texte=
|points=1293,367,600,146|type_legende=trait

texte=
|points=1110,321,1115,311|type_legende=double_fleche_texte_dessus
texte=16cm|points=1104,332,1115,311

texte=730,3cm|points=600,146,980,759|type_legende=double_fleche_texte_coupe
texte=449,9cm|points=600,146,686,477|type_legende=double_fleche_texte_coupe

texte=
|points=375,352,472,262|type_legende=trait|couleur_fleche=#ffffff
texte=
|points=390,359,488,269|type_legende=trait|couleur_fleche=#ffffff
texte=
|points=487,268,471,262|type_legende=double_fleche_texte_dessus|couleur_fleche=#ffffff
texte=16cm|points=471,262,488,269|couleur=#ffffff|couleur_fleche=#ffffff

RéférencesValeurs caractéristiques simplifiées - Connexion bois sur support rigide
Fixations Valeurs caractéristiques simplifiées - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k* R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x50 CNA4.0x35 CNA4.0x50
AB90 5 CNA* 2 Ø10 6 6 4.7 6.2
AB105 5 CNA* 2 Ø10 12.3 12.5 4.9 6.4

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous reférer à l’ETE-06/0106.

Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisées dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.

Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

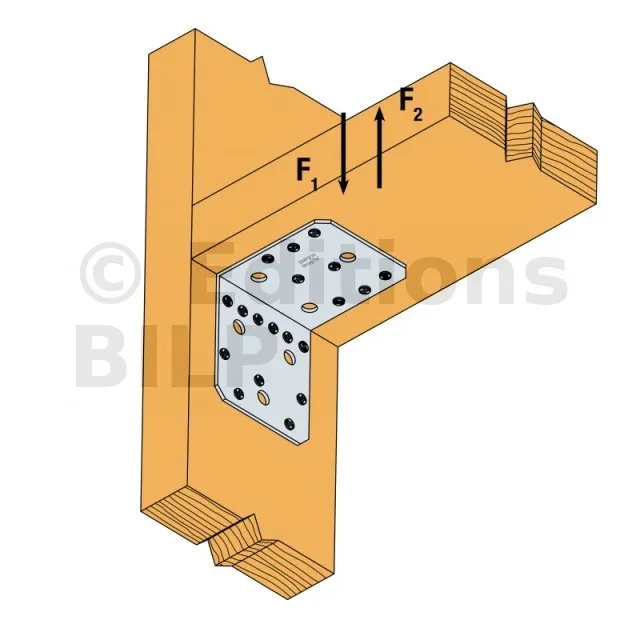

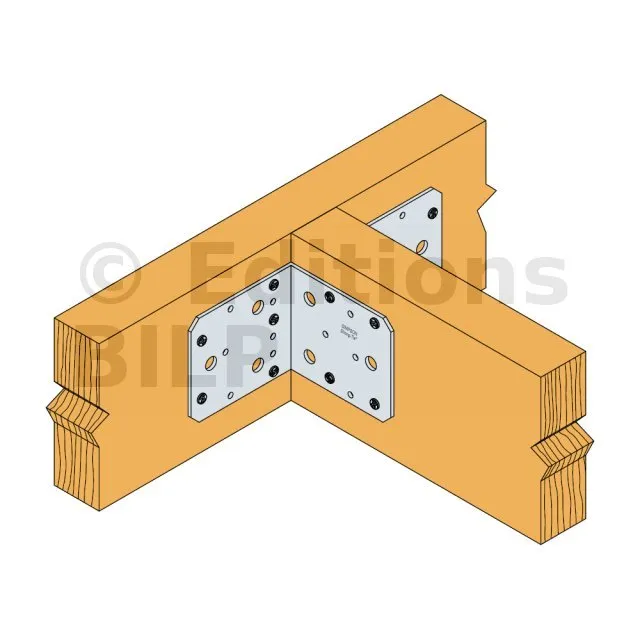

Valeurs caractéristiques - Connexion bois sur bois type poutre/poutre - 2 équerres - Clouage total

Préau BECKER avec une couverture étanche et une protection d’étanchéité type terrasse-bois
  • 1 : Plancher de toiture,
  • 2 : Couverture étanche,
  • 3 : Protection anti-écorchure en mousse,
  • 4 : Lambris de montage panneau,
  • 5 : Panneau en lambris de bois.


texte=1|points=2311,370,2268,370,2084,543
texte=2|points=2010,315,1967,315,1826,447
texte=3|points=2011,243,1970,243,1806,416
texte=4|points=2006,161,1964,161,1751,396
texte=5|points=2000,53,1957,53,1658,358
Préau BECKER avec un revêtement étanche - vue élatée


texte=1|points=397,877,440,877,488,774
texte=2|points=332,772,374,772,442,657
texte=3|points=1477,1092,1519,1092,1590,1009
texte=4|points=2258,650,2216,650,2162,569
texte=5|points=1955,996,1913,996,1855,884
texte=6|points=1194,894,1241,894,1241,700
texte=7|points=1924,207,1885,207,1809,291
texte=8|points=1843,134,1801,134,1628,326
texte=9|points=1721,59,1680,59,1485,282
texte=10|points=2164,297,2120,297,2034,418

RéférencesValeurs Caractéristiques - Bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k (1)
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90 6 9 4.2/kmod^0.3 5.1/kmod^0.3 6.7/kmod^0.3 7.5/kmod^0.3, max : 6.9/kmod 6.8 7.1 9.4 10.4 1.9/kmod^0.3 2.5/kmod^0.5
AB105 8 11 7.0/kmod^0.3 8.5/kmod^0.3 11.2/kmod^0.3 12.7/kmod^0.3 12.2 13.3 16.9 18.1 3.3/kmod^0.3 4.7/kmod^0.3

1) R4/5,k est déterminé pour des poutres de largeur b = 75 mm et excentricité e = 130 mm. Voir l’ETA pour d’autres valeurs de b et e.

Si la structure empêche la rotation de la poutre, les valeurs R1,k and R2/3,k pour un assemblage avec 1 seule équerre sont égales à la moitié des valeurs données pour 2 équerres. Voir l’ETA pour les valeurs si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion bois sur bois type poutre/poutre - 2 équerres - Clouage partiel

Préau BECKER avec une couverture étanche et une protection d’étanchéité type terrasse-bois
  • 1 : Plancher de toiture,
  • 2 : Couverture étanche,
  • 3 : Protection anti-écorchure en mousse,
  • 4 : Lambris de montage panneau,
  • 5 : Panneau en lambris de bois.


texte=1|points=2311,370,2268,370,2084,543
texte=2|points=2010,315,1967,315,1826,447
texte=3|points=2011,243,1970,243,1806,416
texte=4|points=2006,161,1964,161,1751,396
texte=5|points=2000,53,1957,53,1658,358
Préau BECKER avec un revêtement étanche - vue élatée


texte=1|points=397,877,440,877,488,774
texte=2|points=332,772,374,772,442,657
texte=3|points=1477,1092,1519,1092,1590,1009
texte=4|points=2258,650,2216,650,2162,569
texte=5|points=1955,996,1913,996,1855,884
texte=6|points=1194,894,1241,894,1241,700
texte=7|points=1924,207,1885,207,1809,291
texte=8|points=1843,134,1801,134,1628,326
texte=9|points=1721,59,1680,59,1485,282
texte=10|points=2164,297,2120,297,2034,418

RéférencesValeurs caractéristiques - Bois sur bois - Clouage partiel
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k(1)
Qté Qté CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90 4 4 3.1/kmod^0.3 4.4/kmod^0.3 5.5 7.3 1.2/kmod^0.5 1.7/kmod^0.3
AB105 4 5 5.4/kmod^0.3 7.4/kmod^0.3 4 7.5 2.1/kmod^0.5 2.9/kmod^0.4

1) R4/5,k est déterminé pour des poutres de largeur b = 75 mm et excentricité e = 130 mm. Voir l’ETA pour d’autres valeurs de b et e.

Si la structure empêche la rotation de la poutre, les valeurs R1,k and R2/3,k pour un assemblage avec 1 seule équerre sont égales à la moitié des valeurs données pour 2 équerres. Voir l’ETA pour les valeurs si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion poutre bois sur support rigide - 2 équerres

Préau BECKER avec une toiture végétalisée - vue éclatée
  • 1 : Chevron de support,
  • 2 : Plancher de toiture,
  • 3 : Revêtement d’étanchéité,
  • 4 : Couche de drainage, aération, réservoir d’eau,
  • 5 : Couche filtrante et anti-racinaire,
  • 6 : Substrat,
  • 7 : Végétation,
  • 8 : Étanchéité verticale + costière alu ou métallique.

Actuellement, les couches drainante et filtrante existent en un seul élément avec l’avancé technologique. Il existe une membrane composée de quelques couches hétérogènes de filtre et d’étanchéité pour avoir en même temps les différentes propriétés physiques requises par ces deux couches.


texte=1|points=2406,533,2364,533,2326,582
texte=2|points=2163,485,2121,485,2094,510
texte=3|points=2085,428,2042,428,1988,479
texte=4|points=2032,385,1989,385,1920,462
texte=5|points=2005,336,1964,336,1863,438
texte=6|points=1958,268,1916,268,1790,384
texte=7|points=1912,203,1869,203,1704,360
texte=8|points=911,938,868,938,860,744
Plan d’implantation


texte=
|points=958,809,981,762|type_legende=trait
texte=564cm|points=242,472,957,804|type_legende=double_fleche_texte_coupe

texte=
|points=1109,819,981,762|type_legende=trait
texte=464cm|points=1282,364,1106,814|type_legende=double_fleche_texte_coupe

texte=
|points=1105,649,391,359|type_legende=trait
texte=344cm|points=1228,347,1099,643|type_legende=double_fleche_texte_coupe

texte=
|points=657,518,685,482|type_legende=trait
texte=290cm|points=342,382,656,513|type_legende=double_fleche_texte_coupe

texte=
|points=234,479,600,146|type_legende=trait
texte=
|points=1293,367,600,146|type_legende=trait

texte=
|points=1110,321,1115,311|type_legende=double_fleche_texte_dessus
texte=16cm|points=1104,332,1115,311

texte=730,3cm|points=600,146,980,759|type_legende=double_fleche_texte_coupe
texte=449,9cm|points=600,146,686,477|type_legende=double_fleche_texte_coupe

texte=
|points=375,352,472,262|type_legende=trait|couleur_fleche=#ffffff
texte=
|points=390,359,488,269|type_legende=trait|couleur_fleche=#ffffff
texte=
|points=487,268,471,262|type_legende=double_fleche_texte_dessus|couleur_fleche=#ffffff
texte=16cm|points=471,262,488,269|couleur=#ffffff|couleur_fleche=#ffffff

RéférencesValeurs caractéristiques - bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
AB90 5 CNA* 2 Ø10 5.4/kmod 5.4/kmod 5.4/kmod 5.4/kmod 4.73 5.03 6.3 6.66
AB105 5 CNA* 2 Ø10 min (12.3 ; 11.3/kmod) min (13.7 ; 11.3/kmod) min (17.5 ; 11.3/kmod) min (19.7 ; 11.3/kmod) 4.8 5.1 6.4 6.8

Voir les colonnes du tableau des valeurs caractéristiques pour savoir quels types de fixations peuvent être utilisés dans l’aile A. Les valeurs varient en fonction du type de fixation utilisé.

Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords.

Valeurs caractéristiques - Connexion bois sur bois type poteau/poutre - 1 équerre

Plan d’implantation des plots


texte=
|points=958,809,981,762|type_legende=trait
texte=564cm|points=242,472,957,804|type_legende=double_fleche_texte_coupe

texte=
|points=982,762,1144,826|type_legende=trait
texte=
|points=1179,343,1342,397|type_legende=trait
texte=464cm|points=1143,825,1342,394|orientation_texte=perpendiculaire|type_legende=double_fleche_texte_dessus

texte=
|points=1105,649,391,359|type_legende=trait
texte=344cm|points=1228,347,1099,643|type_legende=double_fleche_texte_dessus|orientation_texte=perpendiculaire

texte=
|points=657,518,685,482|type_legende=trait
texte=290cm|points=342,382,656,513|type_legende=double_fleche_texte_coupe

texte=
|points=234,479,600,146|type_legende=trait
texte=
|points=1293,367,600,146|type_legende=trait

texte=
|points=1110,321,1115,311|type_legende=double_fleche_texte_dessus
texte=16cm|points=1104,332,1115,311

texte=730,3cm|points=600,146,980,759|type_legende=double_fleche_texte_coupe
texte=449,9cm|points=600,146,686,477|type_legende=double_fleche_texte_coupe

RéférencesValeurs Caractéristiques - Poutre bois sur poteau
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 1 équerre [kN]
Aile A Aile B R1.k R2.k
Qté Qté Aile vers le haut Aile vers le bas CNA4.0x40 CNA4.0x60
CNA4.0x40 CNA4.0x60 CNA4.0x40 CNA4.0x60
AB90 4 4 5.2/ kmod^0.55 5.2/ kmod^0.55 4.0/ kmod^0.5 4.0/ kmod^0.5 0.7/ kmod 0.7/ kmod
AB105 6 5 10,0 ; max:9,8/ kmod 9.4/ kmod^0.6 8.1/ kmod^0.75 8.1/ kmod^0.75 1.4/ kmod 1.4/ kmod

Valeurs caractéristiques - Connexion poutre sur poteau bois C24 - 2 équerres

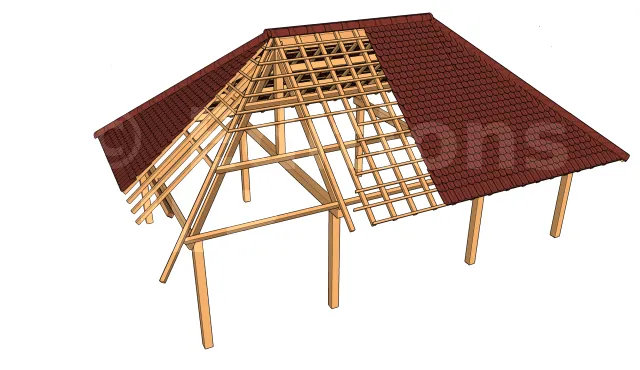

Préau NANTE en pavillon avec toiture en bardeau de bois - vue éclatée
  • 1 : Ferme principale,
  • 2 : Ferme secondaire,
  • 3 : Arbalétrier,
  • 4 : Poutre porteuse,
  • 5 : Panne de croupe,
  • 6 : Empanon,
  • 7 : Bras de contreventement.

Les fermes sont disposées perpendiculairement sur les poteaux intermédiaires car les distances dans les diagonales sont trop longues.


texte=1|points=2252,628,1925,628
texte=2|points=1004,766,962,766,911,691
texte=3|points=939,98,980,98,1128,237
texte=4|points=98,879,140,879,300,686
texte=5|points=418,245,460,245,573,402
texte=6|points=248,344,289,344,403,471
texte=7|points=451,997,490,997,595,894
Poteaux


texte=
|points=1094,214,907,159|type_legende=trait|couleur_fleche=#ffffff
texte=
|points=1026,488,858,424|type_legende=trait|couleur_fleche=#ffffff
texte=306,6cm|points=911,161,863,428|type_legende=double_fleche_texte_coupe|couleur=#ffffff|couleur_fleche=#ffffff|orientation_texte=perpendiculaire

texte=
|points=315,333,427,394|type_legende=trait|couleur_fleche=#ffffff
texte=
|points=361,498,454,553|type_legende=trait|couleur_fleche=#ffffff
texte=203.5cm|points=429,391,456,553|type_legende=double_fleche_texte_coupe|orientation_texte=perpendiculaire|type_legende=double_fleche_texte_dessus|couleur=#ffffff|couleur_fleche=#ffffff

texte=
|points=607,610,749,679|type_legende=trait
texte=
|points=616,602,756,667|type_legende=trait
texte=12cm|points=747,678,755,666|type_legende=double_fleche_texte_dessus

texte=
|points=595,607,538,661|type_legende=trait
texte=
|points=606,611,550,666|type_legende=trait
texte=12cm|points=542,656,553,662

texte=
|points=857,736,926,642|type_legende=trait
texte=
|points=839,870,915,756|type_legende=trait
texte=166,5cm|points=923,650,911,762|type_legende=double_fleche_texte_coupe|orientation_texte=perpendiculaire

RéférencesValeurs caractéristiques - Bois sur bois
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R2.k = R3.k
Qté Qté CNA4.0x40 CNA4.0x60
AB90 9 6 7.2 10.2
AB105 11 8 13.3 18.1

Notes techniques

Informations techniques

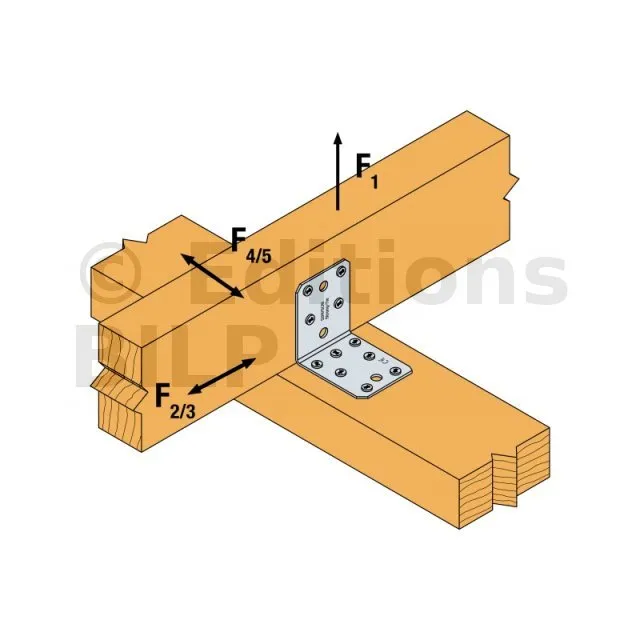

F1 : effort de traction dans l’axe central de l’équerre
Cas particulier d’une fixation avec 1 seule équerre :

  • Si l’ensemble de la structure empêche la rotation de la panne ou du poteau, la résistance en traction est égale à la moitié de la valeur donnée pour deux équerres,
  • Dans le cas contraire, la résistance de l’assemblage dépend de la distance « f » entre la surface de contact verticale et le point d’application de la charge.

F2 et F3 : effort latéral de cisaillement
Cas particulier d’une fixation avec 1 seule équerre :

  • La valeur de résistance à considérer est égale à la moitié de celle donnée pour deux équerres.

F4 et F5 : effort transversal dirigé vers ou à l’opposé de l’équerre

  • La résistance de l’assemblage dépend de la distance « e » entre la base de l’équerre et le point d’application de la charge,
  • Pour consulter les charges correspondantes, contactez-nous.

Équerres renforcées SPÉCIALES

L’équerre renforcée ABR a été développée pour offrir une grande rigidité. Son gabarit permet une grande polyvalence d’applications sur bois.

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346,
  • Épaisseur : 3mm.

Avantages

  • Haute rigidité,
  • Grande polyvalence d’applications...

Applications

Support

  • Porteur : bois massif, lamellé collé, béton, acier...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés, ...

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Fixation de préau, carport ouvert,
  • Ancrages de chevrons, consoles, chevêtres...

Dimensions
RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø11 Ø5 Ø11
ABR70 70 70 55 2 6 - 6 -
ABR90 90 90 65 2.5 10 1 10 1
ABR105 105 105 90 3 10 3 14 1

Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 Equerres
RéférencesValeurs Caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k R4.k = R5.k*
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x40 CNA4.0x60
ABR70 4 6 4.38 5.34 7.11 8.89 4.55 5 6.89 7.33 3,0 / kmod^0,5 -
ABR90 8 10 6.46 7.87 10.66 13.32 8.38 9.21 11.07 11.78 8,1 / kmod^0,85 9,1 / kmod^0,75
ABR105 10 14 8.84 10.78 14.33 17.91 13.26 14.57 19.01 20.22 12,9 / kmod^0,5 14,5 / kmod^0,75

* b = 75 mm et e = 130 mm

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion bois sur bois - Clouage partiel - 2 Equerres
RéférencesValeurs Caractéristiques - Connexion bois sur bois - Clouage partiel
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR70 4 4 2,4 / kmod^0,25 2,92 / kmod^0,25 3.9 4.87 4.44 4.88 6.48 6.89
ABR90 4 6 4.38 5.34 7.11 8.89 5.17 5.68 6.9 7.34
ABR105 6 6 4.81 5.87 7.91 9.89 6.98 7.67 10.97 11.67

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Connexion bois sur support rigide - 2 Equerres
RéférencesValeurs Caractéristiques - Connexion bois sur support rigide
Fixations Valeurs Caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
ABR105 10 CNA 1 Ø10 min(4,08 ; 7,7 / kmod) min(4,88 ; 7,7 / kmod) min(6,48 ; 7,7 / kmod) min(8,08 ; 7,7 / kmod) 2.25 2.68 3.55 4.37

Référez-vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions standards sont à choisir en fonction du type de support (béton, maçonnerie, etc ...) de l’entraxe et des distances aux bords.

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consulter notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs caractéristiques - Bois sur bois - Vis connecteurs Ø10 - 2 Équerres
RéférencesValeurs caractéristiques - Bois sur bois - Assemblage avec vis connecteurs Ø10
Fixations Valeurs caractéristiques - Bois C24 - 2 équerres par assemblage [kN]
Aile A Aile B R1.k R2.k = R3.k
Quantité Type Quantité Type SSH10x40 SSH10x80 SSH10x40 SSH10x80
ABR105 1 SSH 3 SSH 6.3 12.2 5.7 9.9

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
