Pied de poteau tubulaire réglable fortes charges - Réf. PGS24/130_6

Pied de poteau tubulaire réglable fortes charges

Caractéristiques

Déclarations de performance : FR-DoP-e07/0285
Agréments techniques : ETA-07/0285

Matière

• Acier S235JR suivant NF EN 10025,
• Finition galvanisation à chaud suivant NF EN ISO 1461.

Avantages

• Le PGS24/130 est un pied de poteau structurel, il est capable de reprendre des charges verticales et horizontales,
• Il s’insère dans le poteau bois, pour un résultat discret,
• La hauteur du poteau par rapport au sol peut être ajustée lors de l’installation,
• Protège le poteau bois de l’humidité en le surélevant du sol.

Applications
Support

• Porteur : béton, bois...
• Porté : bois massif, lamellé-collé, bois composite...

Domaines d’utilisation

• Poteaux de soutien Lamellé-Collé,
• Planchers,
• Poteaux de auvent...

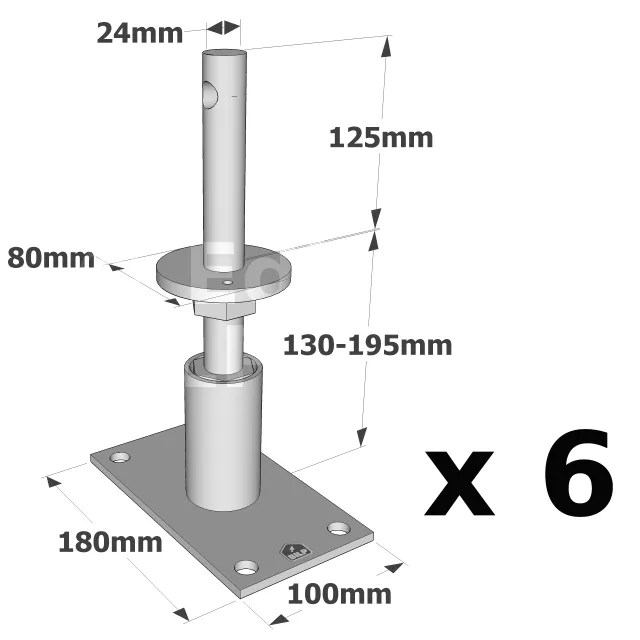

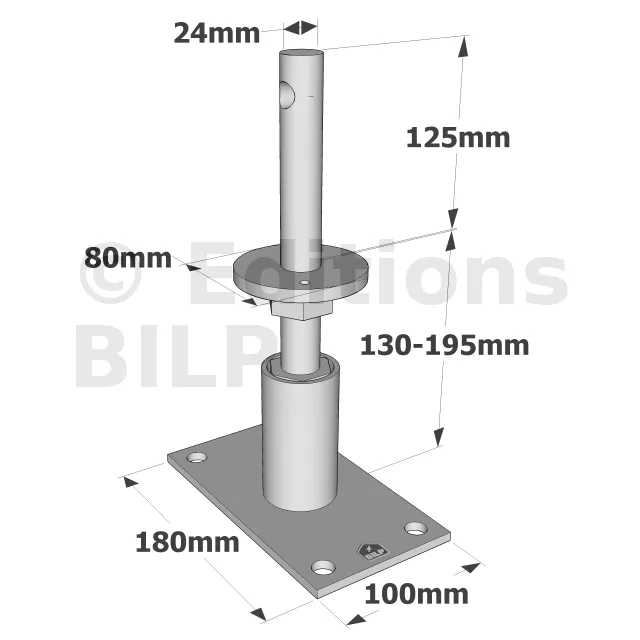

Dimensions

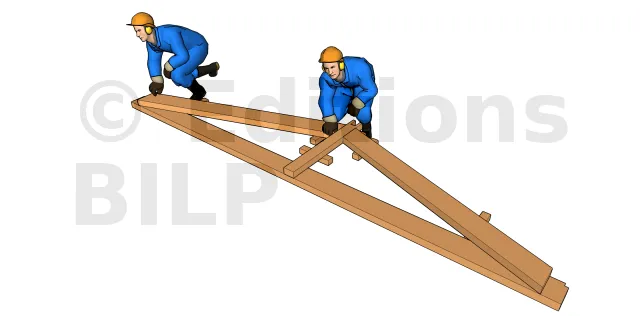

Assembler le premier entrait, le poinçon et les arbalétriers

• Disposer l’entrait sur des cales (bouts de chevrons) de façon à permettre plus tard de maintenir les écrous des boulons avec une clé,
• Disposer le poinçon. Des cales en bouts de chevrons sont toujours disposées en-dessous des pièces,
• Disposer les arbalétriers. Fixer les tenons dans les mortaises du poinçon.

Valeurs Caractéristiques

Connecteur SUNDIY à 4 directions - Forme T

Il permet l’assemblage d’un poteau avec trois poutres de différentes directions.

• Connecteur SUNDIY à 4 directions - Forme T - Largeur intérieur : 90 mm ; Connecteur SUNDIY à 4 directions - Forme T - Largeur intérieur : 120 mm

Valeurs caractéristiques simplifiées

Connecteur SUNDIY à 4 directions - Forme T

Il permet l’assemblage d’un poteau avec trois poutres de différentes directions.

• Connecteur SUNDIY à 4 directions - Forme T - Largeur intérieur : 90 mm ; Connecteur SUNDIY à 4 directions - Forme T - Largeur intérieur : 120 mm

Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge moyen terme et classe de service 3, kmod = 0,7 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-07/0285
.

Mise en œuvre

Fixations
Poteau :

• 1 broche Ø10 mm,
• La longueur de la broche correspond à la section du poteau.

Platine :

• Cheville mécanique : goujon WA M12-109/10,
• Ancrage chimique : résine AT-HP + tige filetée LMAS M12-150/35.

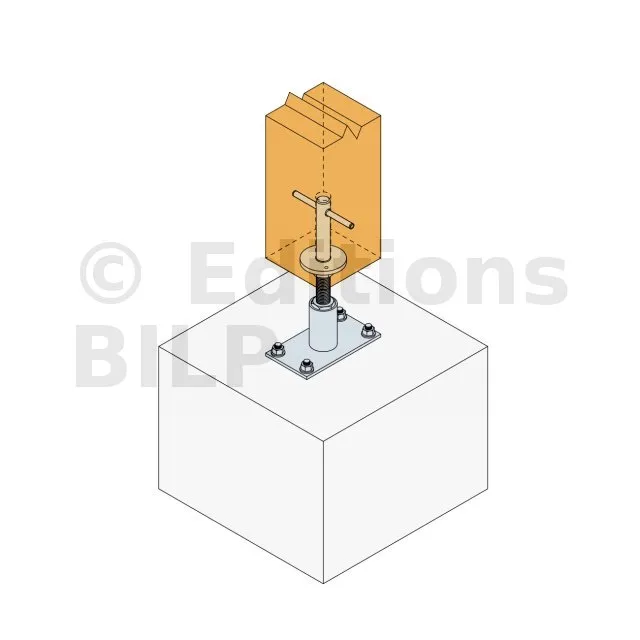

Installation
Partie haute :
1. Forer une entaille verticale Ø24 mm, d’une longueur de 125 mm environ, centrée à l’extrémité du poteau bois,
2. Identifier la position de la broche (ou du boulon) sur les flancs du poteau en utilisant le PGS comme gabarit,
3. Percer transversalement le poteau en Ø10 mm,
4. Positionner le poteau sur le pied de poteau
5. Insérer la broche Ø10 transversalement.
6. Ajuster à la hauteur souhaitée,

Partie basse :
1. Positionner le poteau verticalement dans la structure,
2. Identifier la position des ancrages au sol sur le support,
3. Percer le support verticalement au diamètre et à la profondeur préconisés pour les fixations choisies,
4. Fixer la platine inférieure au sol à l’aide des ancrages sélectionnés.

Percer les points de fixation

A travers les trous sur les entraits, percer les arbalétriers, les contrefiches et le poinçon.
