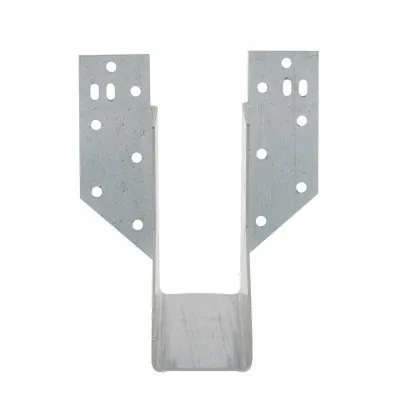

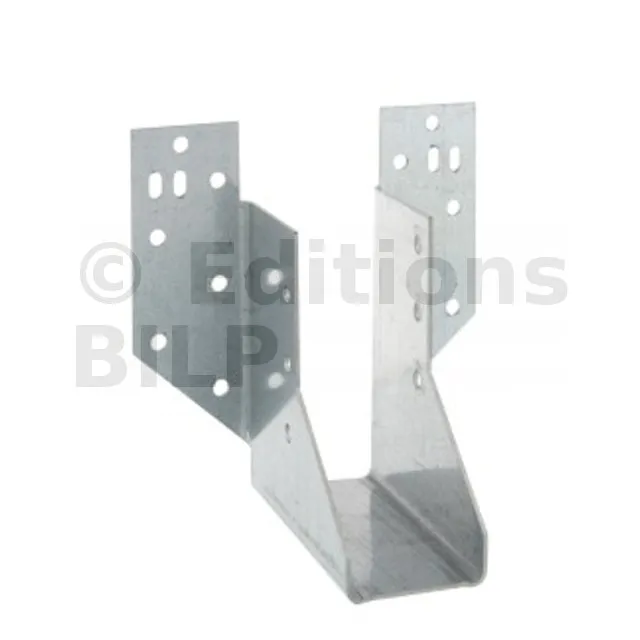

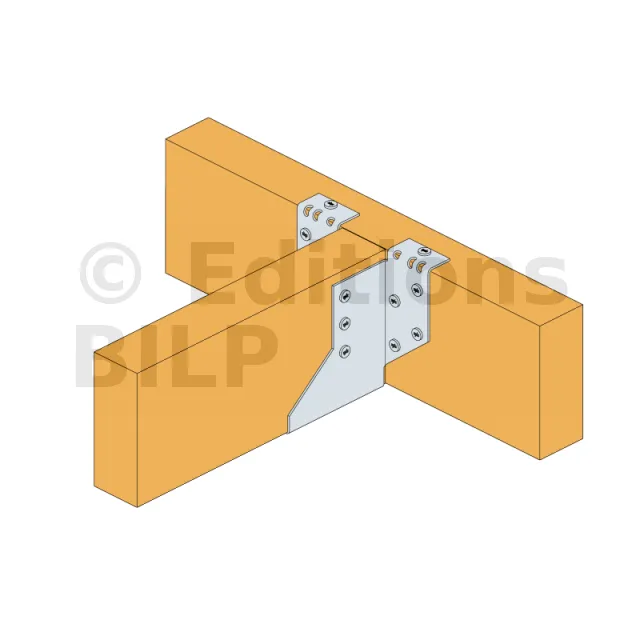

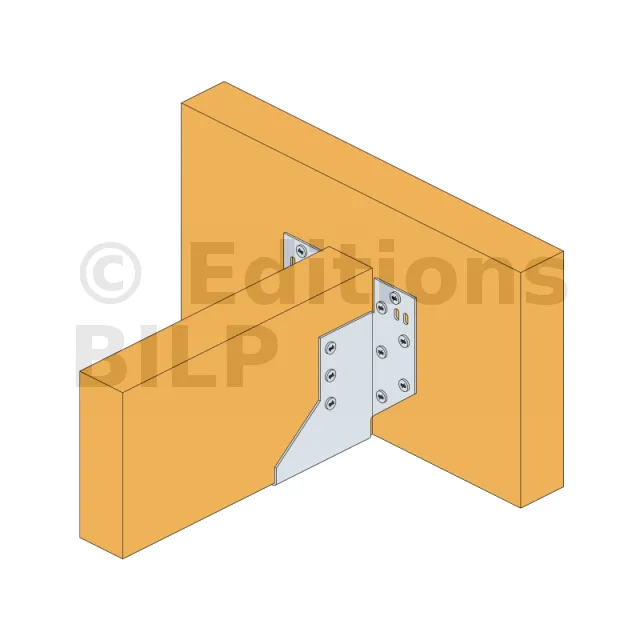

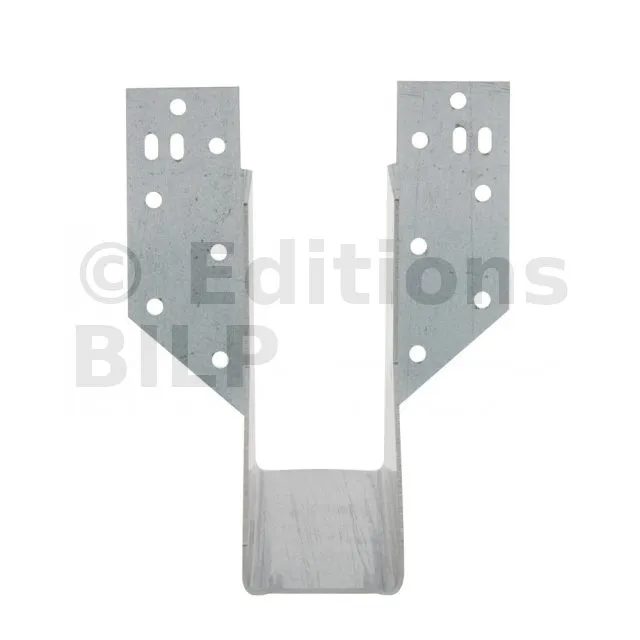

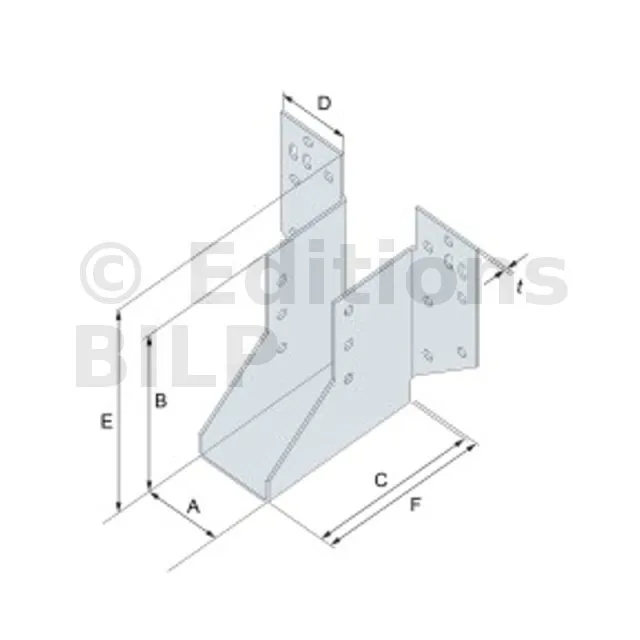

Sabot à bretelles pour fermette, hauteur (B) : 90 mm, largeur (A) : 38 mm, - Réf. SHT115/38

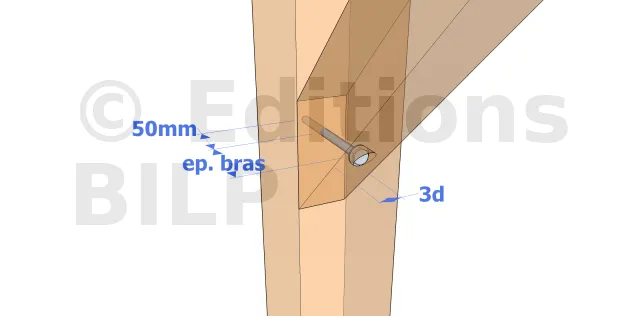

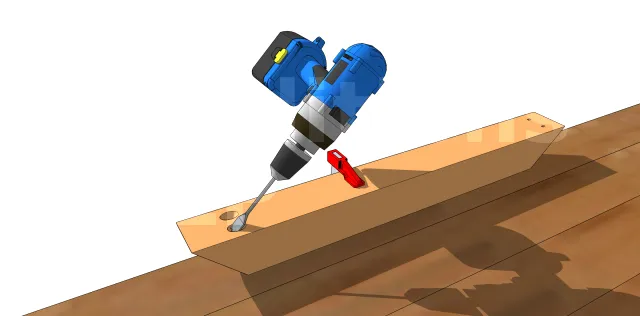

• Longueur du tire-fond = épaisseur du bras de contreventement - profondeur du trou borgne + 50 mm
• Distance au bord minimum = 3d

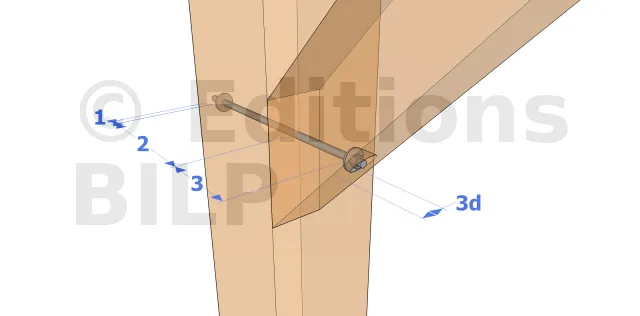

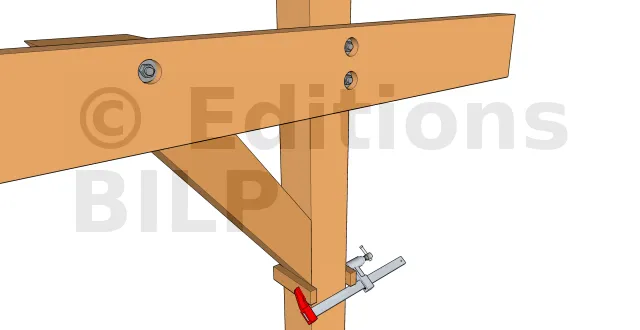

• (1) : épaisseur écrou et rondelle
• (2) : épaisseur panne ou chevron
• (3) : épaisseur bras de contreventement

• Longueur de la tige filetée = épaisseur du bras de contreventement (- profondeur du trou borgne si nécessaire) + épaisseur de la panne ou du chevron (double épaisseur si moisé) + double épaisseur de l’écrou + double épaisseur de la rondelle + 1 cm de marge.
• Distance au bord = 3d

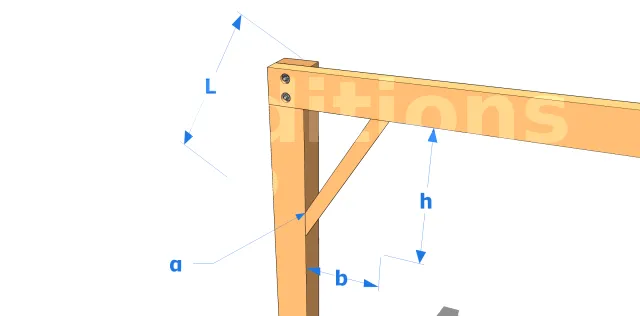

• L : Longueur partie externe,
• b : Distance horizontale entre le poteau et l’extrémité extérieure,
• h : Hauteur totale des deux extrémités,
• α : angle par rapport au poteau.

Pour le calcul dans le cas d’un angle quelconque, il faut utiliser l’angle formé par le bras et le poteau.

L = h / cos α. α en degré.

Même calcul pour le cas d’un bras de contreventement sur les faces externes des éléments porteurs.

• Il se peut que le haut de la jambe soit fixé sur une panne simple, les étapes restent les mêmes.
• Il se peut aussi qu’on a toujours un moisage mais que l’espace entre ces deux pannes est plus grand que l’épaisseur de la jambe. La partie haute de la jambe va donc être fixée sur une seule panne.
