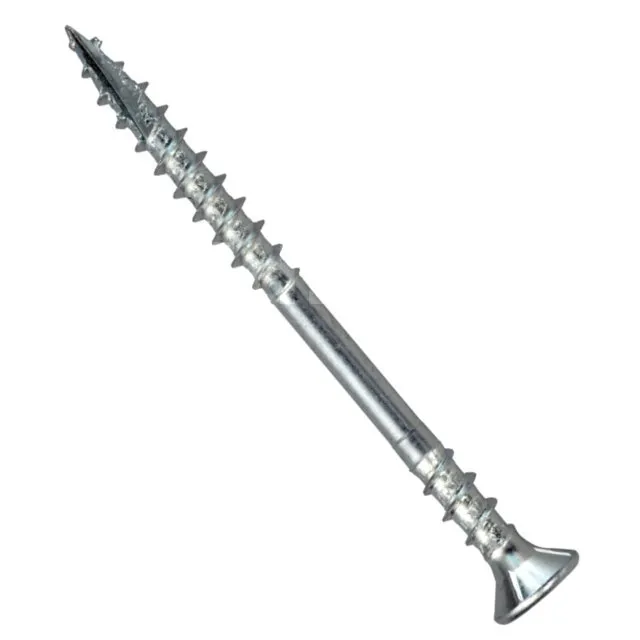

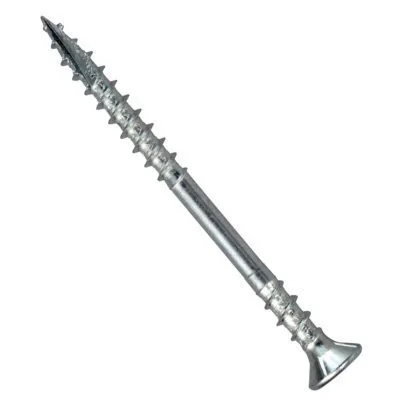

Vis pour panneaux emboitables - Réf. 11216500375
-
Référence11216500375
-
FabricationAllemande
-
MarqueSWG
-

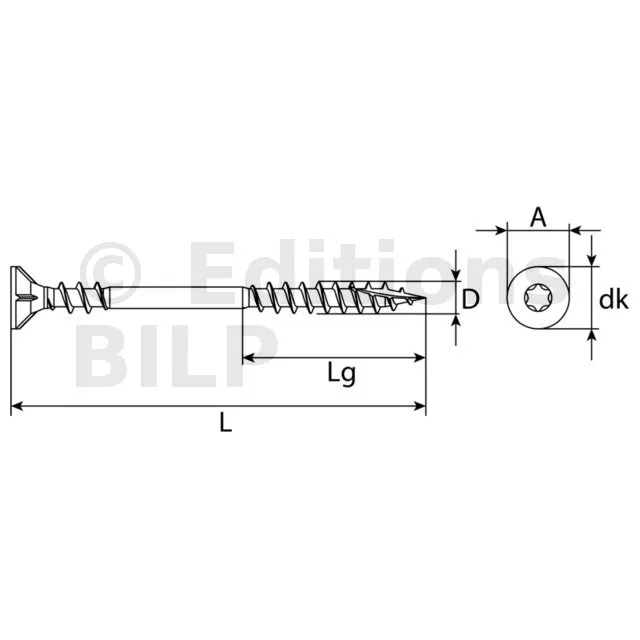

Diamètre de la tête9mm
-
Longueur du filet26mm
-
Type de têteTête fraisée autofraisante
-
Taille d’empreinteTX20
-
MatériauAcier C1022
-
FinitionPlaqué zinc
-
EmpreinteHexalobulaire intérieur
-
Hauteur tête max3mm
-
Angle de torsion25
Vis pour plancher/panneau OSB
Mise en œuvre
Il est conseillé de fixer les vis tous les 15 cm sur la périphérie et tous les 30 cm sur les parties intermédiaires.
Caractéristiques
- Acier zingué, bleu
- Tête fraisée avec crans de fraisage et empreinte TX20
- Pointe de vis avec antifendage
Domaines d’emploi
La vis pour plancher OSB est souvent utilisée pour la fixation de plaques de pose dans le neuf, en rénovation et en réhabilitation. La vis convient particulièrement pour la pose de panneaux OSB
Indication pour le montage
Pour un résultat optimal, intercaler un feutre entre les poutres et les planches.
| Particularité du produit | Avantage | Utilité |
|---|---|---|

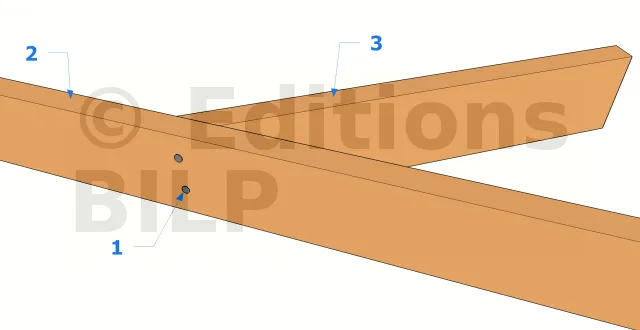

Par des clous torsadés à travers l’arêtier
1 : Clou cranté ou torsadé, Si la charge à supporter et la section de l’empannon ne sont pas importantes, la fixation par des clous torsadés à travers l’arêtier est la plus facile à mettre en oeuvre. Le clou doit avoir le même alignement que l’empannon, il va donc avoir un certain angle par rapport à l’arêtier. A la sablière, il est fixé selon l’une des techniques de fixation d’un chevron à la sablière. Tête fraisée avec crans de fraisage |
Noyage affleurant de la tête de vis, Noyage facile et net de la tête de vis, La longueur utile correspond à la longueur totale de la vis | Aspect parfait, Nécessite moins de force et d’énergie |
Chevron arbalétrier : fixer la faîtière et la sablière
Pour permettre aux pannes faîtière et sablière de ne soutenir que les efforts verticaux, il faut :

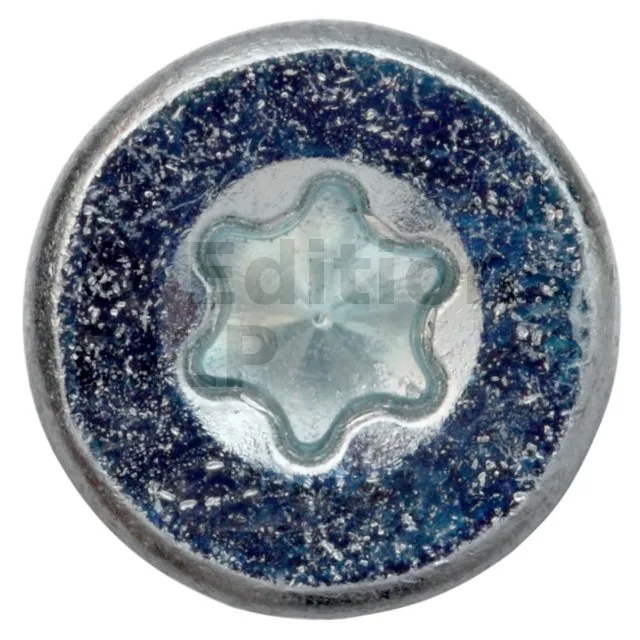

Empreinte TX |
Bonne transmission de la force grâce aux six surfaces d’application de la force (contact de ligne), Aucun effet de rejet (la forme cylindrique d’induit aucun effet "cam out"), Mise en oeuvre possible avec une machine, Bon transfert du couple | Longue durée de vie de l’embout, Large domaine d’emploi |

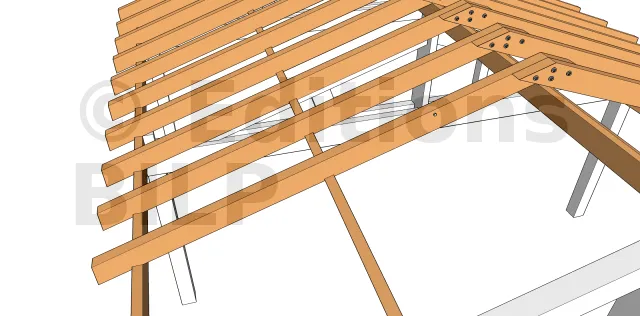

Fixation des chevrons en quinconce par boulonnage
Filetage sous la tête |
Maintien optimal des planches OSB, Le filetage en-dessous de la tête maintient en place du panneau | Minimise fortement les bruits de craquement et de grincement du plancher ou des panneaux, Maintient durablement et efficacement la plaque de pose en place |

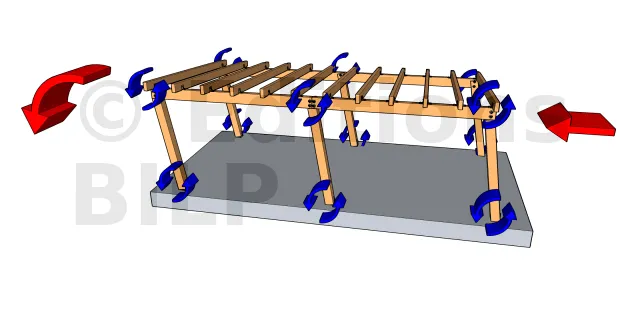

Effet du vent sur une structure non contreventée
Le vent provoque une force horizontale (en rouge) sur la structure. La résistance des points de fixation étant négligeable par rapport à cette force, les fixations sont assimilables à des rotules (en bleu). La structure bascule autour de ces rotules. Arête de coupe |
Moins de force de fendillement grâce à l’effet de perçage, Coupe les fibres du bois | Réduit la tendance du bois à se fendre, Maintient durablement et efficacement les planches OSB |

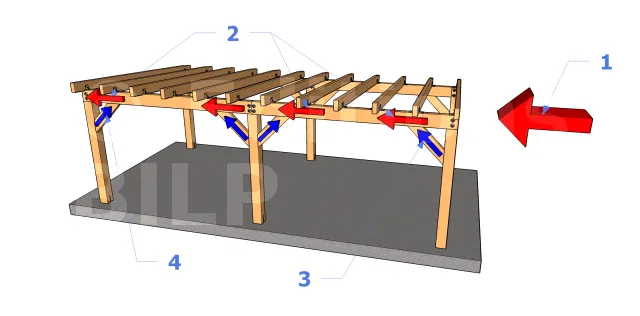

Résistance au vent d’une structure contreventée
1 - La structure subit une force horizontale due au vent. 2- Cette force se propage dans la structure. 3 - Un bras oppose une force de traction 4 - tandis que l’autre bras oppose une force de compression. La structure résiste. Revêtement lubrifiant |
Vissage facile, Résistance moindre au vissage | Nécessite moins d’énergie et de force |
