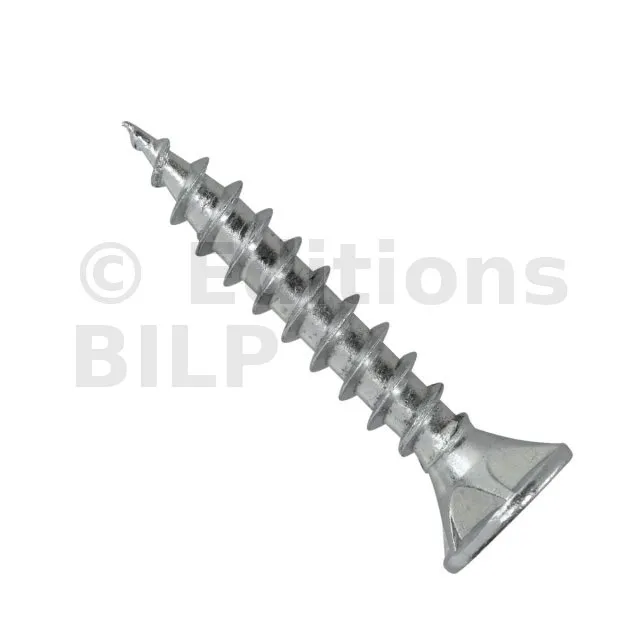

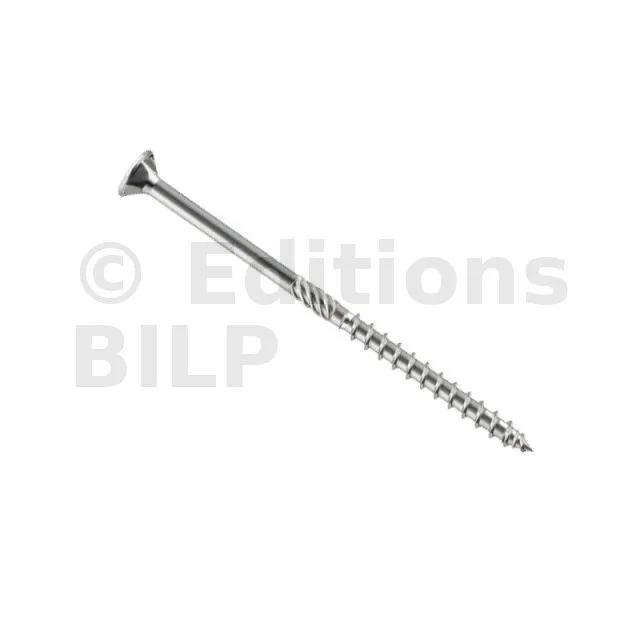

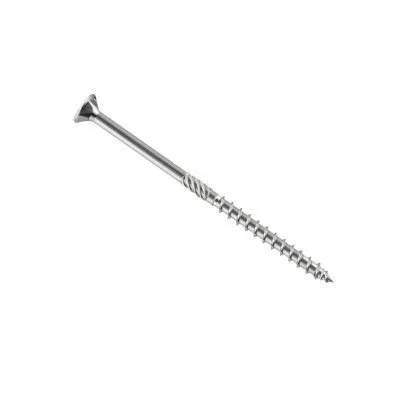

HOX : la vis bois des PROS, tête fraisée
La vis universelle des PROS, utilisable en assemblage bois sur bois, mais aussi dans les chevilles. Elle offre une excellente résistance à la corrosion
Vos avantages :
Les vis pro HOX sont produites dans les usines SWG européennes, elle répond aux exigences de qualité les plus strictes.
La vis pro universelle adéquate pour la plupart des types d’application. Avec la vis pro HOX quelle que soit l’utilisation : constructions, meubles, plinthes, coffrages, ferrures ou planchers, vous faites toujours le bon choix.
L’une des nombreuses particularités de notre vis est qu’elle génère toujours une vitesse de vissage optimale quelle que soit sa longueur.
La vis idéale de qualité fiable toujours sous la main
- Vis homologuée
- Vitesse de vissage optimale
- Fraisage impeccable
- Gain de productivité pour l’utilisateur et la machine
- Réduit la tendance du bois à se fendre
- Prolonge la durée de vie de l’outil
Votre garantie...de qualité en 1 point !

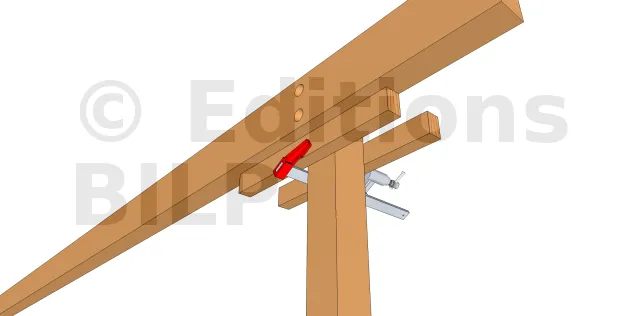

A l’aide d’un serre-joint, fixez deux tasseaux de part et d’autre des deux faces du poteau sous les traits de repère précédents. Faites de même pour l’autre poteau.
Continuez ensuite à partir de l’étape 4 précédente.

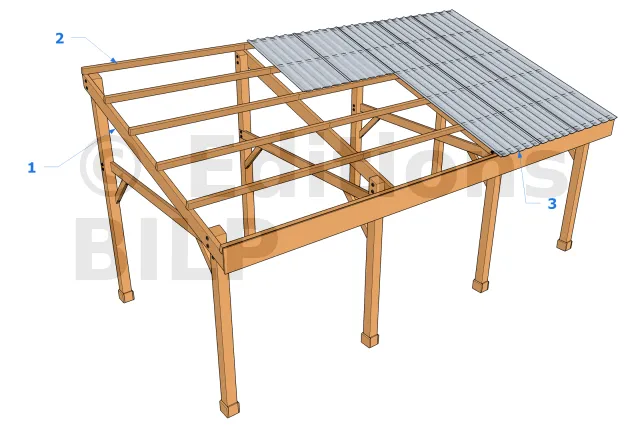

1. Panne en pente
2. Chevron déversant
3. Tôle
Les pannes sont fixées sur les poteaux par de simples boulons. Elles peuvent aussi être fixées par encoche.
1. Filetage
Progressif, optimisant toujours la vitesse de vissage !
- 40% plus rapide que les vis courantes grâce à un filetage optimisé
- Valeurs d’extraction de 30% plus importantes grâce au filetage optimisé nouvellement conçu
2. Pointe filetée prolongée
Réduit l’éclatement du bois !
- Prise rapide grâce à l’effet de perçage
- Le filetage prolongé jusqu’à la pointe fait que la vis à une prise plus rapide

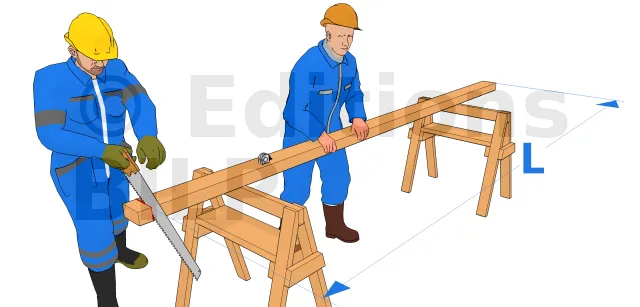

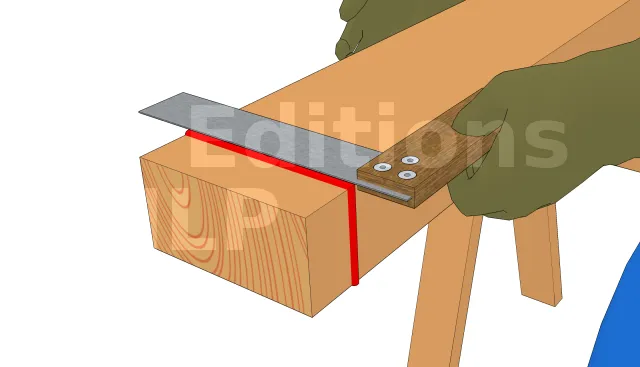

Cette première étape doit être un réflexe pour toute personne travaillant le bois. On prend l’équerre sur un côté de la poutre et on la coupe avec une scie circulaire ou une égoïne. Si, après vérification de la panne achetée, l’extrémité est déjà bien à l’équerre, cette étape est à sauter.
A partir du côté précédemment à l’équerre, prendre la longueur de la panne, équerrer et découper.
3. Tige fraisée
Minimise le couple de serrage !
- Moins de frottement de la vis sur la partie lisse, surtout sur les grandes longueurs
- Préserve le matériel
- Agit comme un foret
- 100 % de vissage en plus par charge de batterie
- A partir de 90 mm
4. Crans de fraisage
Pour un noyage parfait de la tête !
- Pour le bois et les ferrures
- Diminue les copeaux en surface
5. Revêtement lisse
Plus résistant à la rupture !
- Nécessite moins de force et d’énergie au vissage.

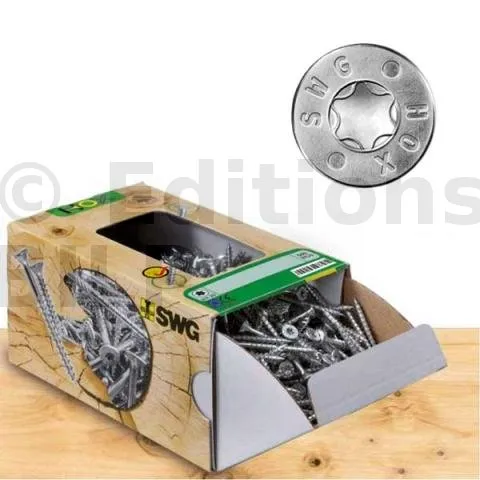

6. Empreinte HOX
garantit un maintien parfait de l’embout
- Effet de maintien grâce à la géométrie conique de l’embout
- Transmission de forces optimale
- Aucun chancellement
- 3 tailles d’embout seulement pour des vis comparables
- Allie les avantages du cruciforme et de l’embout TX
7. Vis homologuée

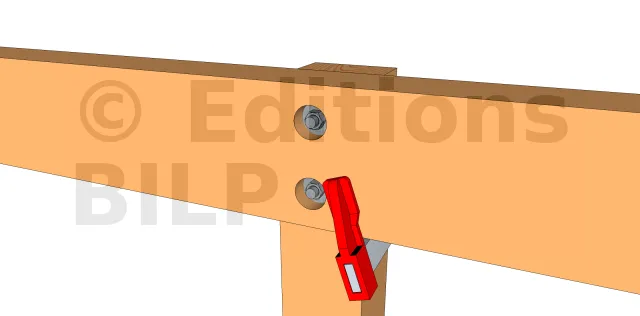

- Insérez la tige filetée.
- Insérez les rondelles dans les trous borgnes.
- Vissez les écrous et serrez fortement. Pour l’usage d’une tige filetée, il faut contrer le serrage avec une clé de l’autre côté de l’écrou tandis qu’une autre clé est utilisée pour le serrage.
- Qualité de fabrication de haut niveau constante et contrôlée
- Satisfaction des exigences légales
- Niveau de qualité maximal
- Sûreté pour l’utilisateur
Exemples d’utilisations
Cette étape suppose l’utilisation de boulons pour fixer les bras de contreventement.

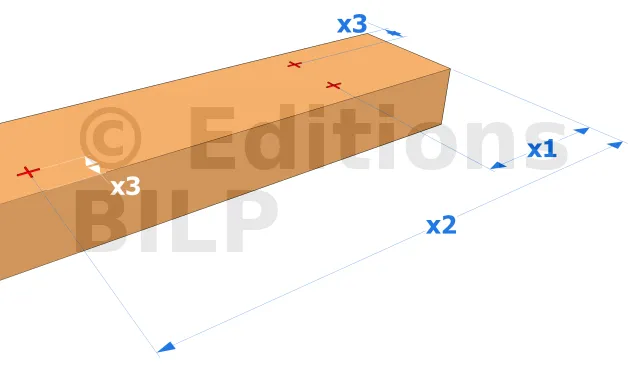

A partir des deux bouts de la panne, créer des repères aux distances x1, x2 et x3.
Elles correspondent respectivement à la distance entre le centre du trou de fixation aux poteaux et lr bout de la panne, à la distance entre le centre du trou de fixation des bras de contreventement et le bout de la panne et au décalage du centre du trou par rapport au côté de la panne.
Si voulez que les fixations soient apparentes, c’est-à-dire à la surface des poutres, sauter cette étape. En effet, le trou borgne sert à cacher la rondelle et l’écrou dans le bois. Il donne aussi un rendu esthétique.

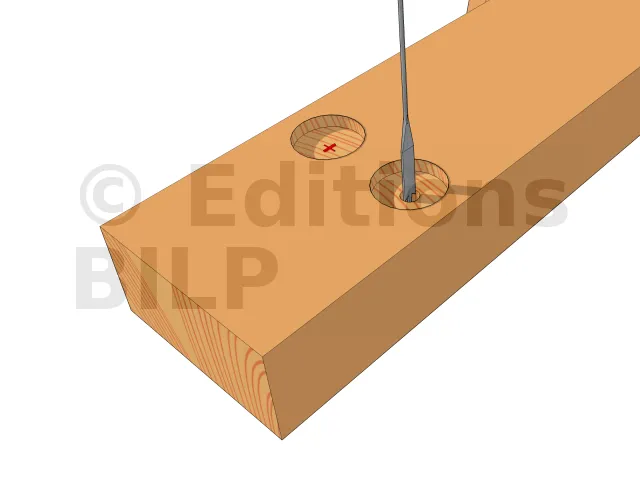

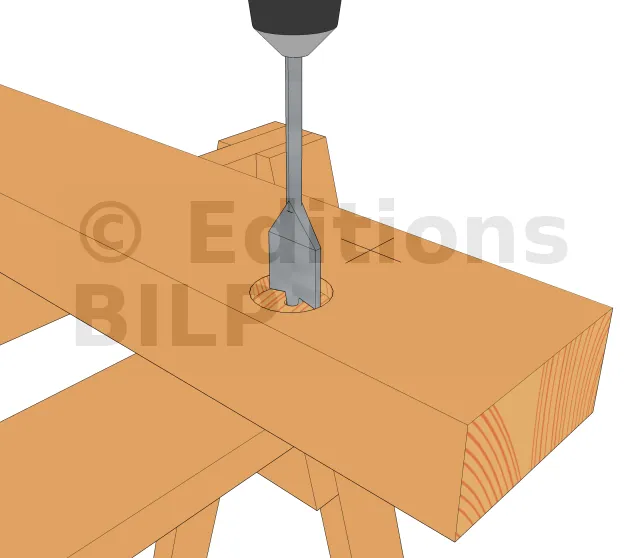

A l’aide d’une mèche à bois plate de diamètre supérieur à celui de la rondelle, percer à partir du centre des trous à une profondeur = épaisseur de l’écrou + épaisseur de la rondelle + marge de longueur de la tige.
Avec un foret à bois au diamètre de la tige filetée (diamètre au filetage), percer la panne. La mèche plate a normalement laissé une empreinte matérialisant le centre du trou borgne.

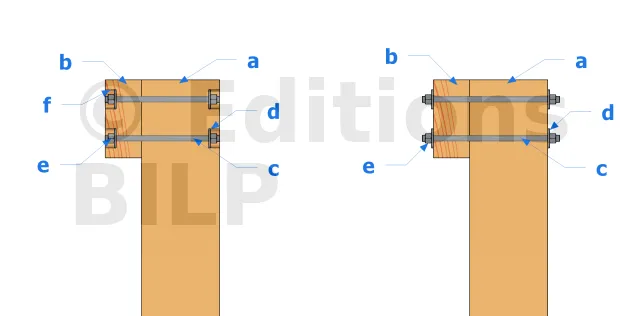

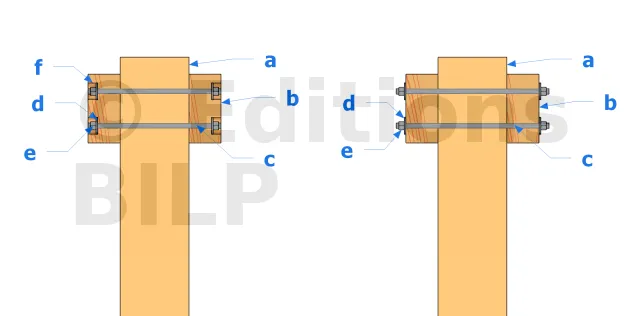

- a : poteau
- b : panne
- c : tige filetée
- d : rondelle
- e : écrou
- f : trou borgne
- a : poteau
- b : panne
- c : tige filetée
- d : rondelle
- e : écrou
- f : trou borgne
SWG
Votre spécialiste de la fixation
Depuis sa création en 1967, la société SWG Schraubenwerk Gaisbach GmbH est devenue une référence en matière de distribution des produits de fixation et de technologie de fixation de haute qualité sur le marché international, essentiellement européen. Avec plus de 5000 clients dans toute l’Europe, être à l’affût des besoins et des attentes de sa clientèle est un défi que s’est donnée la société SWG Schraubenwerk Gaisbach GmbH en garantissant à celle-ci des produits de qualité et un soutien au niveau local par ses filiales SWG France SARL et SWG Schraubenwerk Gaisbach Espana SLU et par le biais de son personnel de terrain dans les autres pays. Elle fait de la satisfaction de ses clients une priorité absolue.
