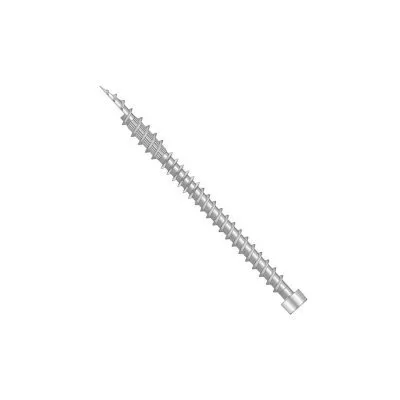

Vis BOIS structurelle (ossature bois, charpente, renforcement...) - Réf. ESCRFT10.0X800
-
RéférenceESCRFT10.0X800
-
FabricationFrançaise
-
EmpreinteT-50
-
MarqueSIMPSON Strong-Tie
-
Diamètre de la tête6.1mm
-
Longueur du filet776 mm
-
FinitionFinition bichromatée suivant NF EN ISO 2081

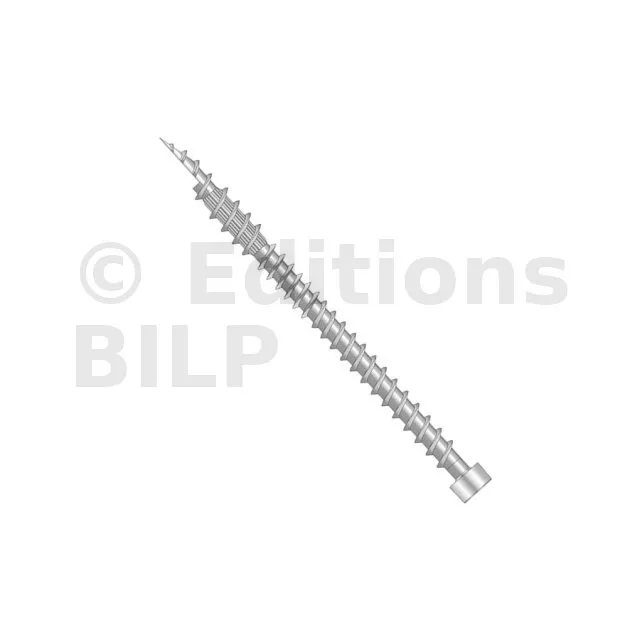

Vis structurelle à tête cylindrique filetage total ESCRFT
La vis à bois structurelle à tête cylindrique filetage total ESCRFT est conçue pour l’ossature bois, la charpente et le renforcement. Cette référence est utilisée pour une large gamme d’applications dans la construction bois professionnelle.
Caractéristiques
Agréments techniques : EN-ETA-13/0796
Déclarations de performance : FR-DoP-e13/0796
Matière
- Acier zingué blanc,
- Finition bichromatée suivant NF EN ISO 2081.
Avantages
- Tête cylindrique : diminue l’éclatement du bois et rend la fixation invisible dans le bois,
- Filetage total : excellentes valeurs d’arrachement et de compressions,
- Demi pointe : réduction des distances au bord, diminution du couple de serrage de 50%, amorce en position oblique.
Applications
Support
- Bois massif,
- Bois lamellé-collé,
- Panneaux à base de bois.
Domaines d’utilisation
- Assemblages bois sur bois, renforcements, bois lamellé, CLT, panneaux à base de bois,
- Idéal pour les applications par paires croisées.
Données techniques
Dimensions
| Références | Dimensions fixations [mm] | Embout | ||||
|---|---|---|---|---|---|---|
| d | l | da | d1 | lg | ||
| ESCRFT10.0X450 | 10 | 450 | 13.4 | 6.1 | 426 | T-50 |
| ESCRFT10.0X500 | 10 | 500 | 13.4 | 6.1 | 476 | T-50 |
| ESCRFT10.0X600 | 10 | 600 | 13.4 | 6.1 | 576 | T-50 |
| ESCRFT10.0X800 | 10 | 800 | 13.4 | 6.1 | 776 | T-50 |
| ESCRFT10.0X1000 | 10 | 1000 | 13.4 | 6.1 | 976 | T-50 |
Valeurs Caractéristiques
| Références | Moment d’écoulement plastique caractéristique [Nm] | Paramètre de résistance caractéristique à l’arrachement [N/mm²] | Résistance caractéristique en traction - ftens,k [kN] | Paramètre de résistance caractéristique à la traversée de tête [Nm] |
|---|---|---|---|---|
| ESCRFT10 | 36.7 | 12.5 | 40 | 55 |
