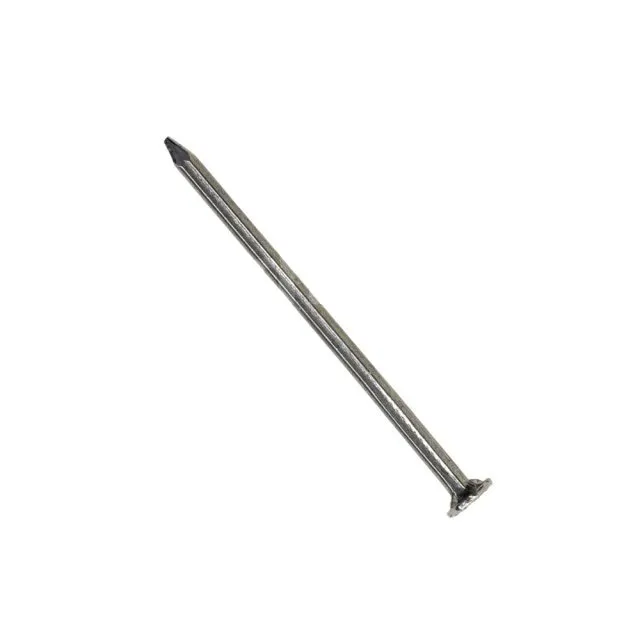

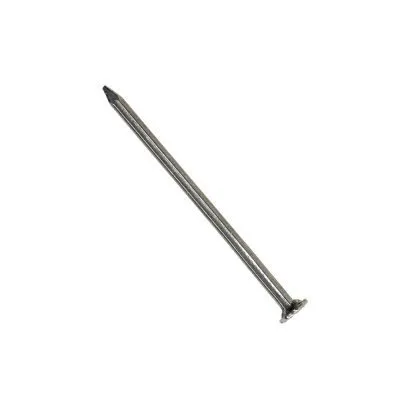

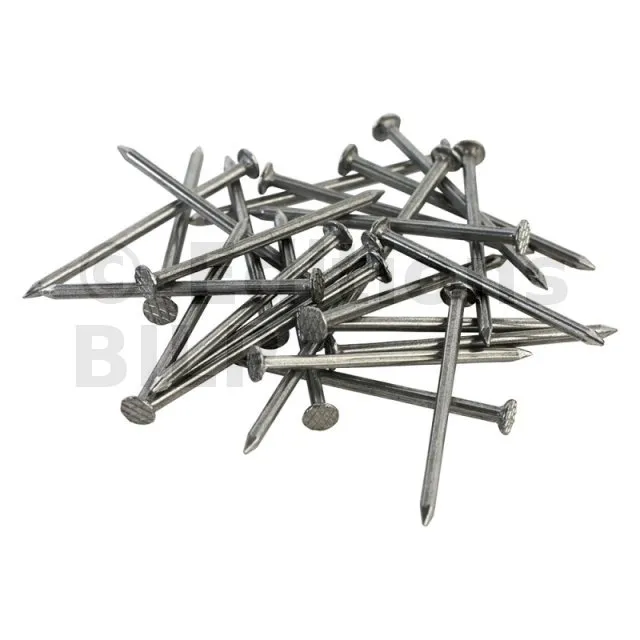

Pointe cannelée tête plate - Inox A4 - FIRKS2.8X75- CDT : 250pcs - Réf. 74190

La pointe cannelée tête plate FIRKS est préconisée pour l’assemblage bois sur bois en milieu corrosif.

bientôt DISPO
Expédition estimée dans 10 jours.
58€25
  HT  / Boîte de 250 pièces
(69.90 € TTC)
    • 2.8mm
    • 75mm
    • Acier inoxydable A4 (316)
    • Boite de 250 pièces
  • Autres choix

  • Référence
    74190
  • Fabrication
    française
  • Marque
    SIMPSON Strong-Tie
  • Diamètre de la tête
    6.4mm

Caractéristiques

Déclarations de performance : FR-DoP-h13/0009.pdf ;
Matière

  • Acier inoxydable A4 (316) suivant NF EN 10088.

Avantages

  • Forme cannelée : résistance à l’arrachement 25% supérieure à une pointe ronde ou carrée,
  • Fend moins le bois qu’une pointe ronde ou carrée,
  • Adaptée pour un usage extérieur.

Applications

Support

  • Bois.

Domaines d’utilisation

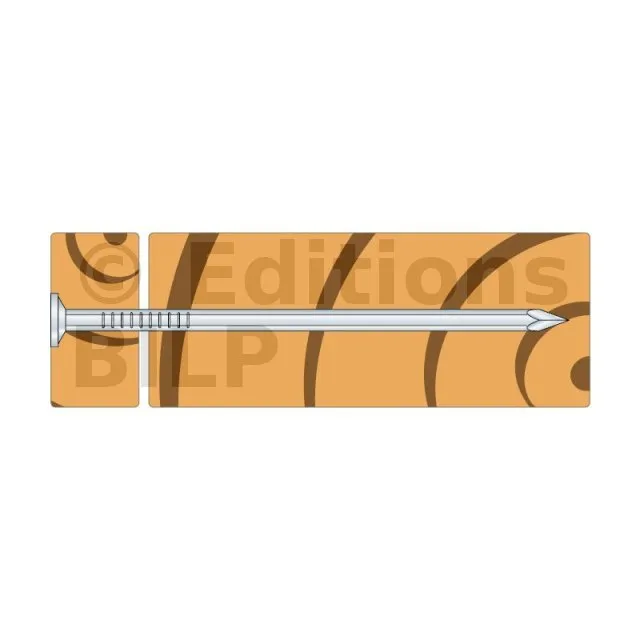

  • Fixation d’éléments bois sur bois en extérieur,
  • Assemblages bois.

Données techniques

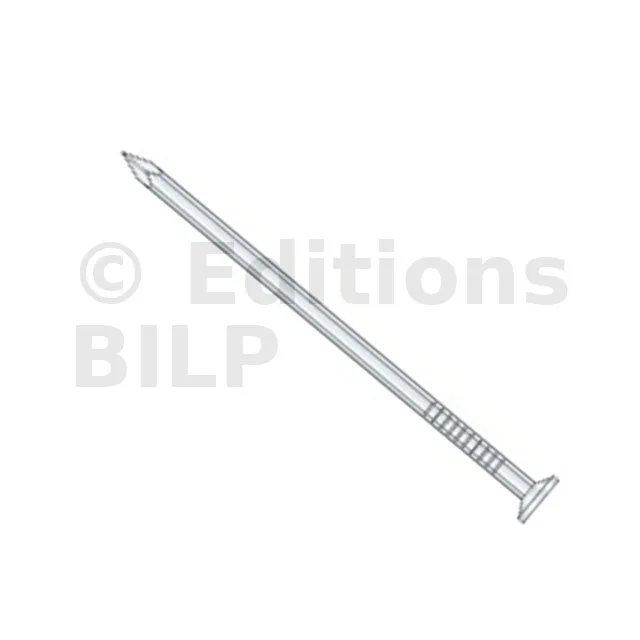

Dimensions

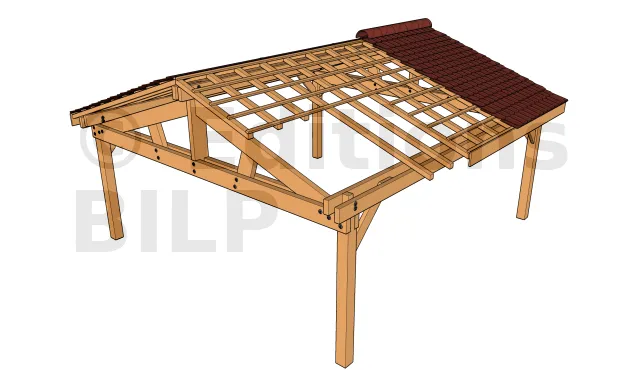

Carport MARTIN avec couverture en tuile canal - vue éclatée
  • 1 : Bras de contreventement,
  • 2 : Entrait simple,
  • 3 : Poinçon,
  • 4 : Arbalétrier,
  • 5 : Panne,
  • 6 : Chevron,
  • 7 : Planche de rive,
  • 8 : Liteau,
  • 9 : Tuile canal,
  • 10 : Tuile canal faîtière.


texte=1|points=492,751,449,751,410,601
texte=2|points=969,916,928,916,926,749
texte=3|points=793,858,752,858,750,702
texte=4|points=1156,971,1115,971,1113,745
texte=5|points=223,643,260,643,410,478
texte=6|points=1574,897,1532,897,1465,820
texte=7|points=2128,548,2085,548,2019,463
texte=8|points=698,169,740,169,807,291
texte=9|points=2054,202,2012,202,1966,318
texte=10|points=1045,58,1087,58,1129,169
Carport MARTIN avec couverture en tuile plate - vue éclatée


texte=1|points=856,827,815,827,792,699
texte=2|points=720,911,680,911,627,557
texte=3|points=1679,797,1635,797,1564,734
texte=4|points=2047,161,2006,161,1925,288

RéférencesCode articleDimensions fixations [mm]
d l dh Ah (surface de la tête en mm²) ht (hauteur de tête)
74190 74190 2.8 75 6.4 32.2 1

Propriétés caractéristiques

RéférencesPropriétés caractéristiques
Moment d’écoulement plastique caractéristique [My.k] [Nmm] Paramètre de résistance caractéristique à l’arrachement - fax,k,90° [fax.k.90°] [N/mm²] Paramètre de résistance caractéristique à la traversée de tête - fhead,k [fhead.k] [N/mm²] Résistance caractéristique en traction - ftens,k [ftens.k] [kN]
74190 4144 2.5 8.6 NPD

Se référer à l’ETA pour plus de détails.

NPD : Pas de performance déclarée ("No performance declared")
