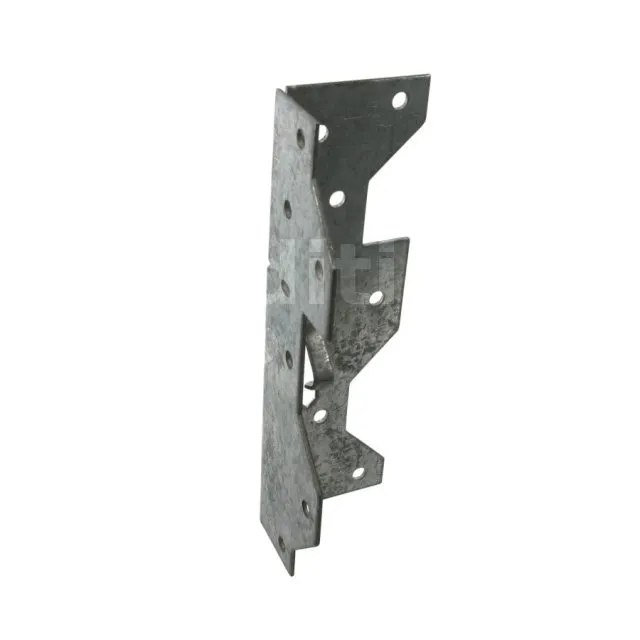

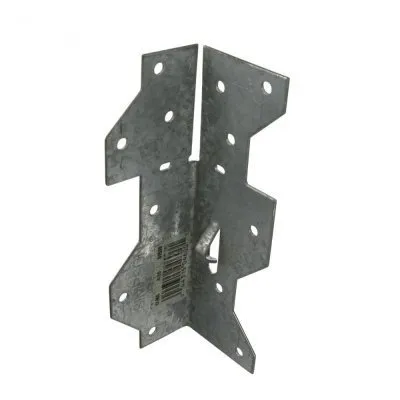

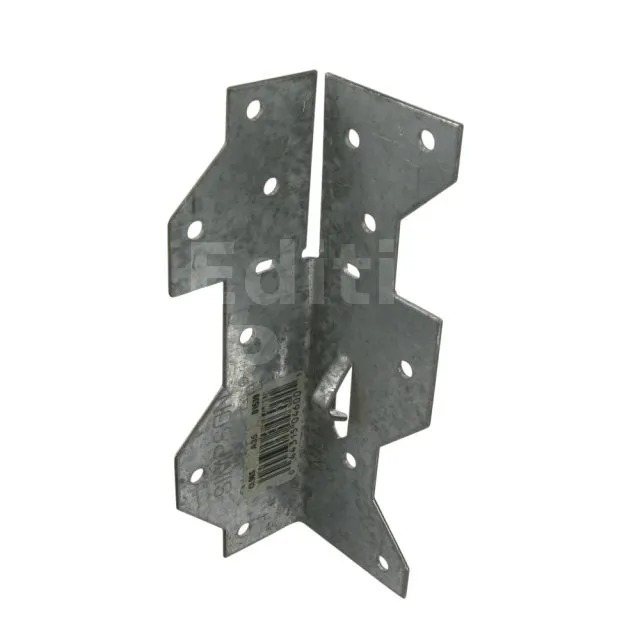

Equerre pliable - Réf. A35E
L‘équerre pliable A35 présente deux atouts majeurs : le Speed Fix qui permet le prépositionnement de l‘équerre avant le clouage et deux parties pliables sur chantier qui permettent, suivant les configurations, de reprendre des efforts jusqu‘à trois directions.
-
RéférenceA35E
-
Epaisseur1.2mm
-
FabricationFrançaise
-
MatériauAcier galvanisé G90 suivant ASTM A653
-
MarqueSIMPSON Strong-Tie
-
Largeur (B)33mm
-
Perçages Aile B6Ø3.8
-
Perçages Aile A6Ø3.8
-
Hauteur (C)114mm
-
Hauteur (D)39mm
-
Profondeur (A)33mm
Caractéristiques
Déclarations de performance : FR-DoP-e07/0137
Agréments techniques : ETE-07/0137 ;
Matière
- Acier galvanisé G90 suivant ASTM A653,
- Épaisseur : 1,2 mm.
Avantages
- Speed Fix permettant le prépositionnement de l‘équerre avant le clouage,

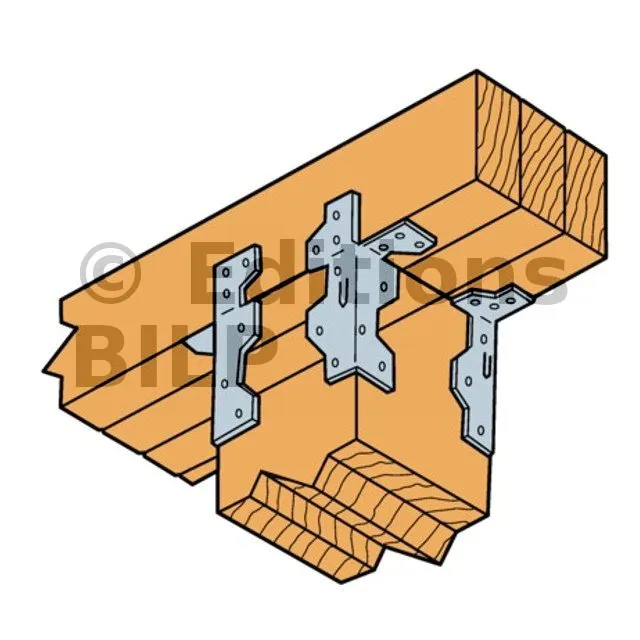

- Reprise d’efforts jusqu’à trois direction.
Applications
Support
- Porteur : bois.
- Porté : bois massif, lamellé-collé, profilés et bois composite, fermes triangulées.
Domaines d’utilisation

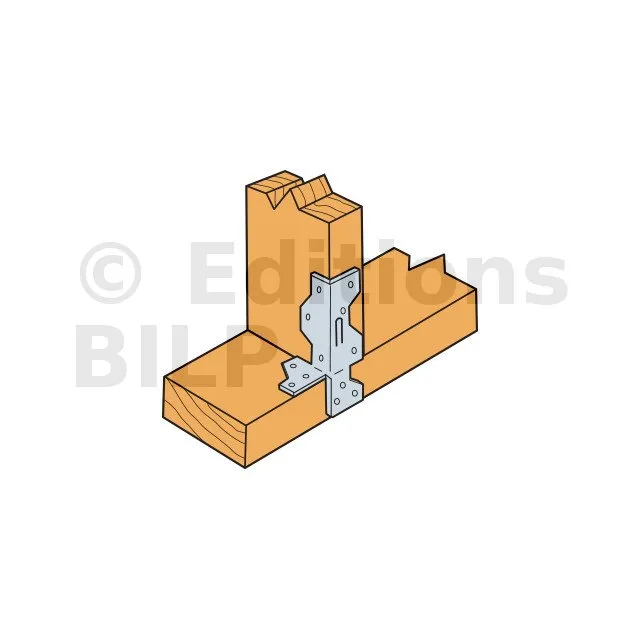

- Fixation de fermettes,
- Lisses et montants de bardage,
- Fixation de préau, carport ouvert,

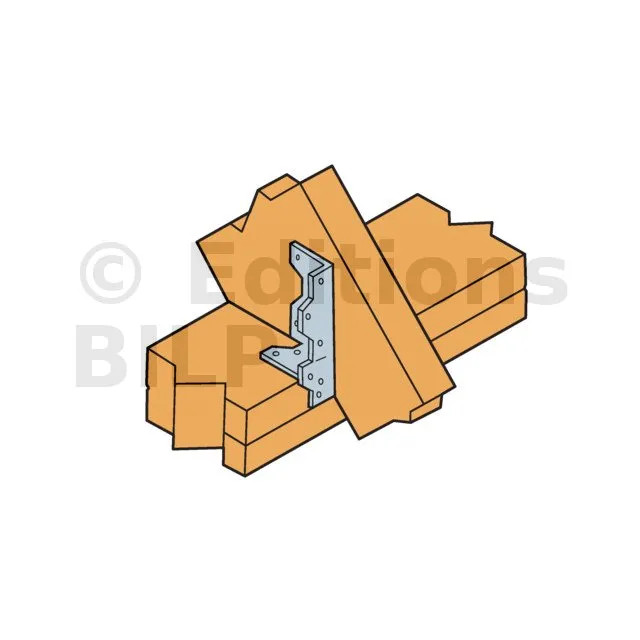

- Ancrages de chevrons, consoles, chevêtres...
Données techniques

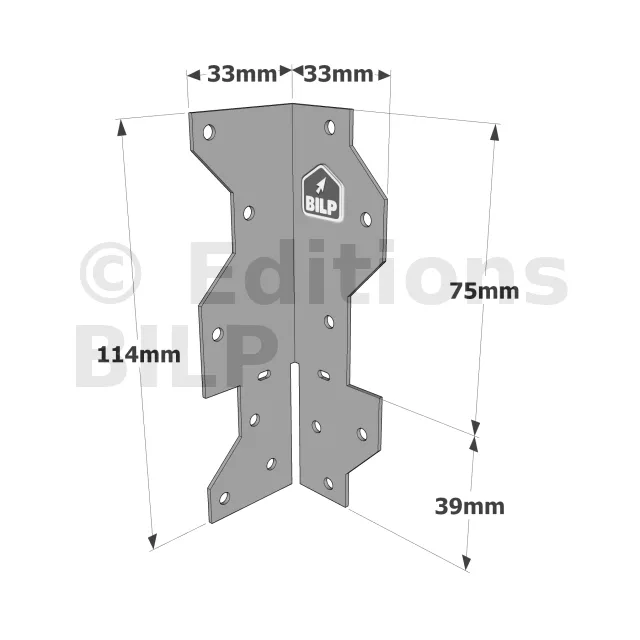

Dimensions
Après le support d’étanchéité, la toiture peut être recouverte directement par une couverture étanche.

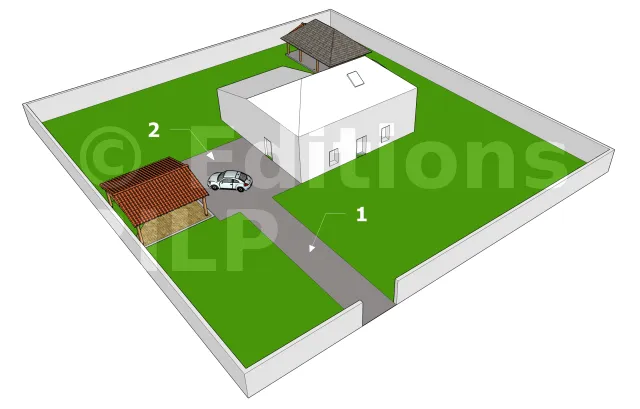

- 1 : Chemin de voiture trop long. Ramener le carport plus près du portail.
- 2 : Aire de manœuvre.
| Références | Dimensions [mm] | Perçages Aile A | Perçages Aile B | |||||
|---|---|---|---|---|---|---|---|---|
| A | B | C | D | E | t | Ø3.8 | Ø3.8 | |
| A35E | 33 | 33 | 114 | 39 | 75 | 1.2 | 6 | 6 |
Valeurs caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres

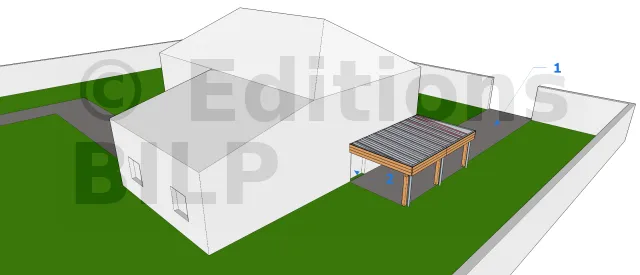

- 1 : Chemin suffisamment long menant vers le carport pour réduire les risques pour la sécurité,
- 2 : Porte d’accès directement sous le carport. Permet d’éviter les intempéries pour les usagers jusqu’à la voiture.

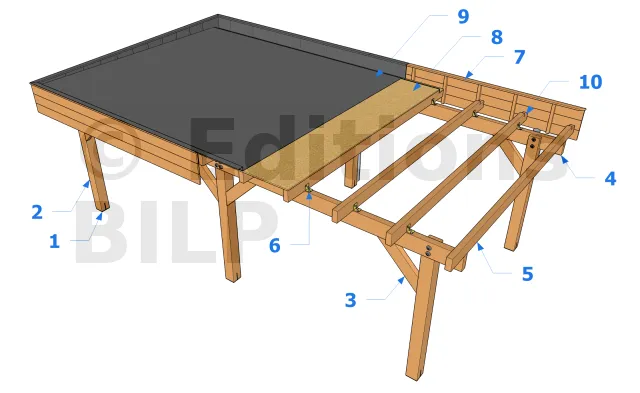

- 1 : Pied de poteau,
- 2 : Poteau,
- 3 : Bras de contreventement,
- 4 : Panne,
- 5 : Chevron,
- 6 : Fixation de chevron,
- 7 : Acrotère,
- 8 : Plancher de toiture ou support d’étanchéité en OSB,
- 9 : Revêtement étanche en bitume ou EPDM ou PVC,
- 10 : Décroché de chevron pour évacuation d’EP.

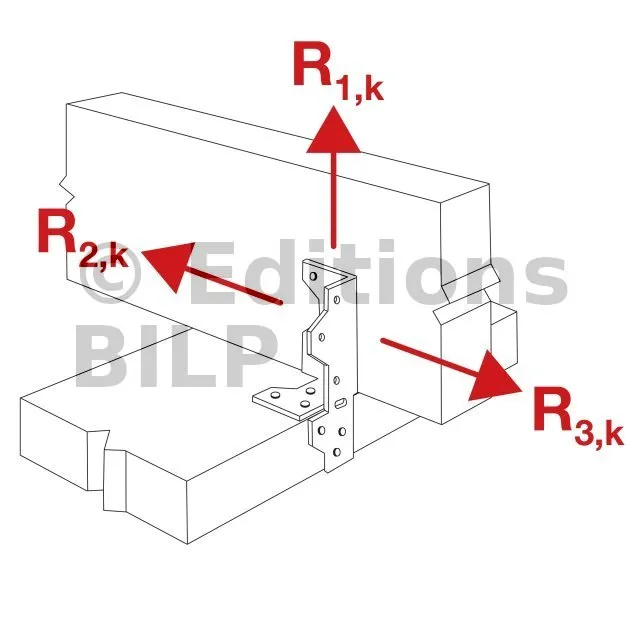

| Références | Valeurs caractéristiques - Connexion bois sur bois - Clouage total | |||||
|---|---|---|---|---|---|---|
| Fixations | Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN] | |||||
| Aile A | Aile B | R1.k | R2.k = R3.k | |||
| Qté | Qté | CNA3.1x35 | N3.75x30 | CNA3.1x35 | N3.75x30 | |
| A35E | 6 | 6 | 4.6 | 1.3 | 3.1 | 0.89 |
SIMPSON Strong-Tie
Une fiabilité et un service sans équivalent
Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.
Fixations
Trous de pointes Ø3,8 mm.
Équerre/bois :
- Pointes annelées CNA3.1x35.
- Vis SD8 Ø3,8x38 mm.

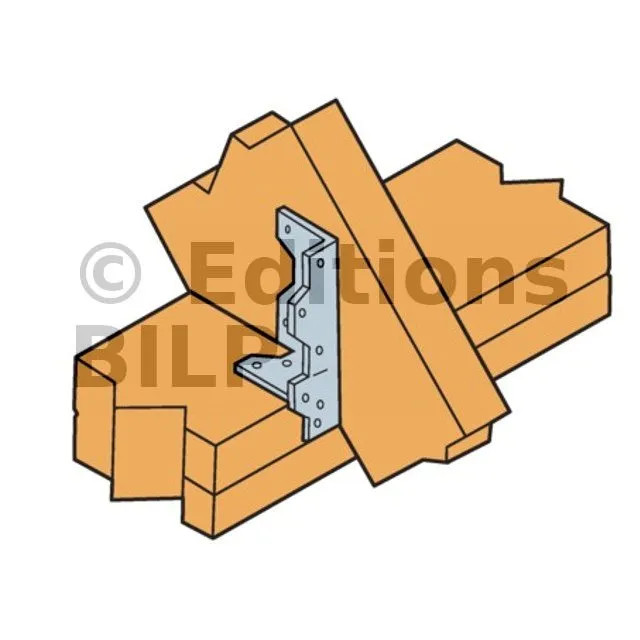

1 Speed Fix permettant le prépositionnement de l‘équerre.
Les trous oblongs servent uniquement à faciliter le pliage.

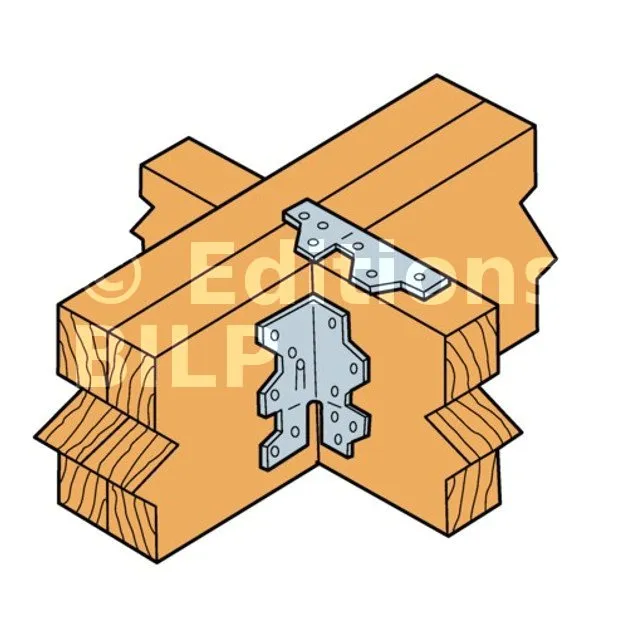

Installation
1. Approcher l’élément à fixer du support.
2. Pointer l’élément. Celui-ci peut aussi être vissé à l’aide de vis adaptées.
3. L’équerre est aussi pointée ou vissée sur celui-ci.

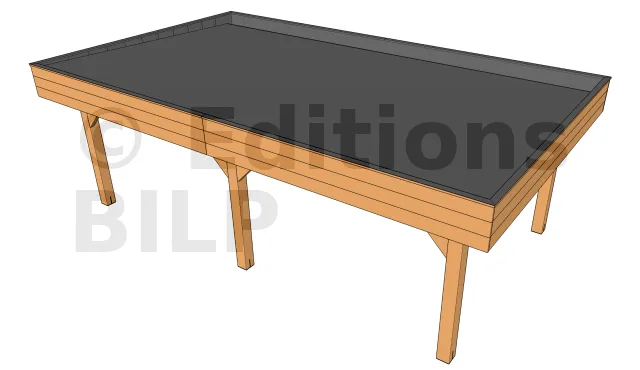

Après le support d’étanchéité, la toiture peut être recouverte directement par une couverture étanche.
- 1 : Pied de poteau,
- 2 : Poteau,
- 3 : Bras de contreventement,
- 4 : Panne,
- 5 : Chevron,
- 6 : Fixation de chevron,
- 7 : Acrotère,
- 8 : Plancher de toiture ou support d’étanchéité en OSB,
- 9 : Revêtement étanche en bitume ou EPDM ou PVC,
- 10 : Décroché de chevron pour évacuation d’EP.

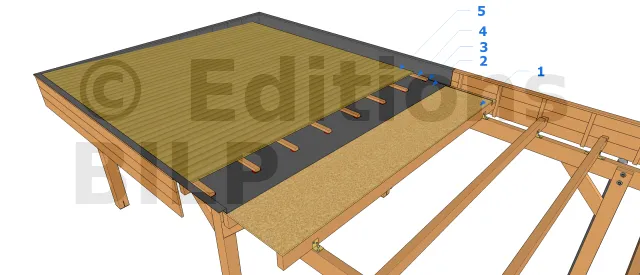

- 1 : Plancher de toiture,
- 2 : Couverture étanche,
- 3 : Protection anti-écorchure en mousse,
- 4 : Lambris de montage panneau,
- 5 : Panneau en lambris de bois.

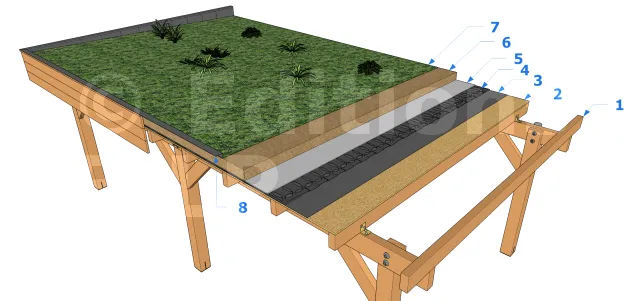

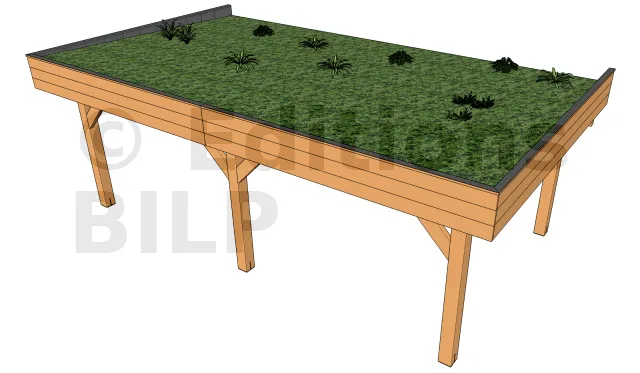

- 1 : Chevron de support,
- 2 : Plancher de toiture,
- 3 : Revêtement d’étanchéité,
- 4 : Couche de drainage, aération, réservoir d’eau,
- 5 : Couche filtrante et anti-racinaire,
- 6 : Substrat,
- 7 : Végétation,
- 8 : Étanchéité verticale + costière alu ou métallique.
Actuellement, les couches drainante et filtrante existent en un seul élément avec l’avancé technologique. Il existe une membrane composée de quelques couches hétérogènes de filtre et d’étanchéité pour avoir en même temps les différentes propriétés physiques requises par ces deux couches.

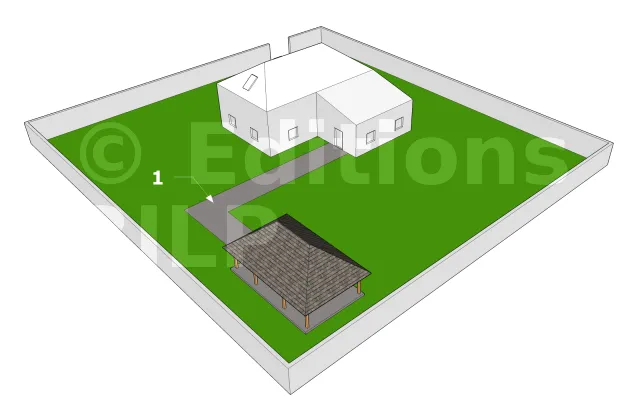

- 1 : Allée d’accès entre le préau NANTE et la maison non protégée contre les intempéries.
