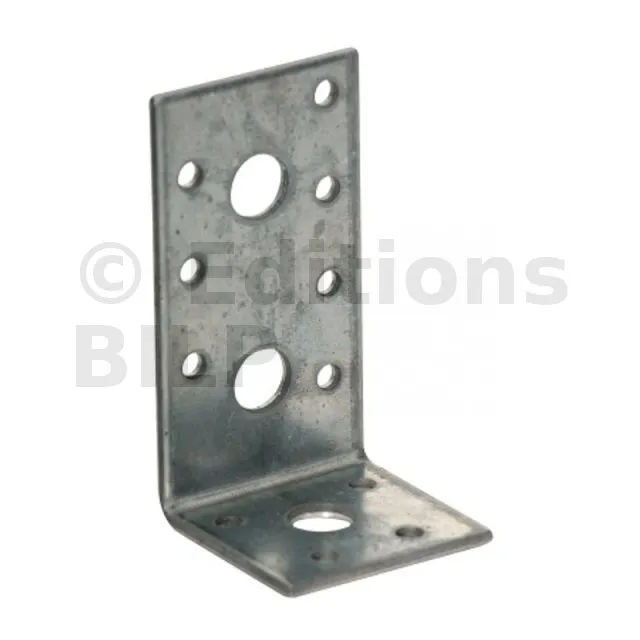

Equerre structurelle - Réf. EB/7048

EN STOCK
Expédition immédiate disponible pour 66 unité(s).
1€32
  HT  / Equerre
(1.58 € TTC)
    • 48mm
    • 3mm
    • 48mm
    • 90mm
    • 1 pièce
  • Autres choix

  • Référence
    EB/7048
  • Fabrication
    Française
  • Marque
    SIMPSON Strong-Tie
  • Matériau
    Acier galvanisé S250GD + Z275 suivant NF 10346
  • Perçages Aile B
    Vis ou pointes : 7 Ø5 ; Boulons : 2 Ø13
  • Perçages Aile C
    Vis ou pointes : 4 Ø5 ; Boulons : 1 Ø13

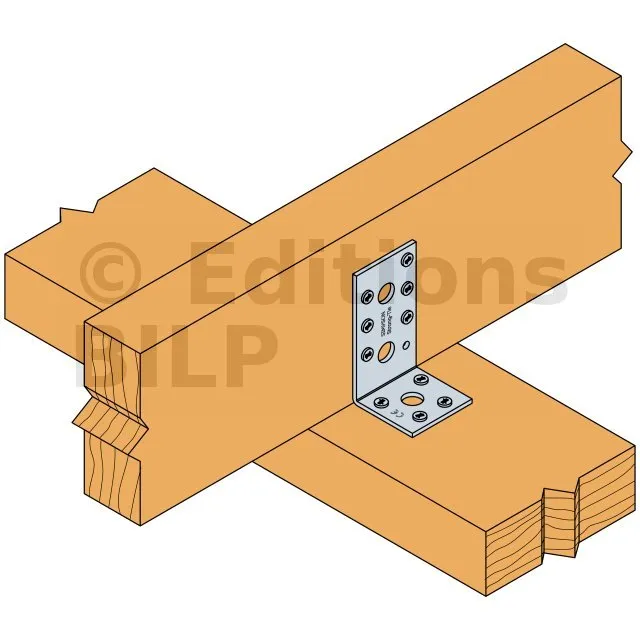

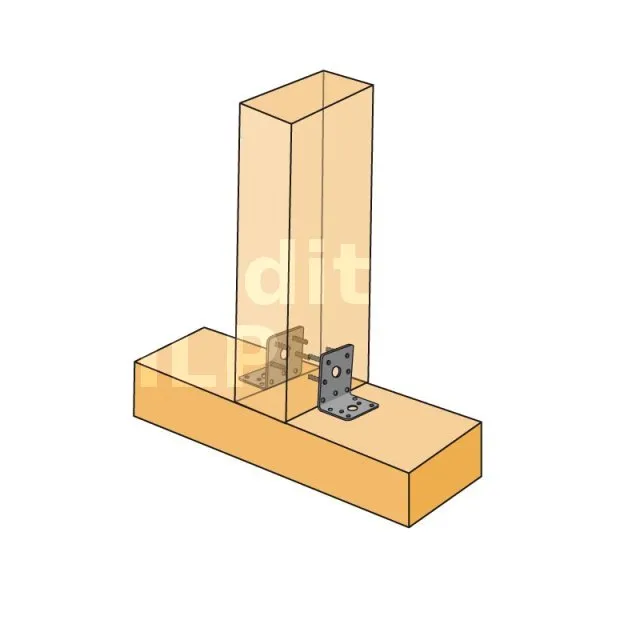

  • Fixation bois/bois - type poutre/poutre
    Aile B : 7 ; Aile C : 4 ; type : CNA Ø4.0x35 ou Ø4.0x50 mm - Assemblage avec 2 équerres
  • Fixation bois/support rigide - type poutre/support rigide
    Aile B : 7 - type : CNA Ø4.0x35 ou Ø4.0x50 mm ; Aile C : 1 - type : WA M10-78/5 - Assemblage avec 2 équerres
  • Code EAN
    5701953350482

Equerre structurelle - EB/7048

Les équerres renforcées EB/7048 répondent à des applications structurelles dans la charpente et la maison à ossature bois.

Caractéristiques

Déclarations de performance : FR-DoP-e06/0106 ;
Agréments techniques : ETA-06/0106 ;

Matière

  • Acier galvanisé S250GD + Z275 suivant NF EN 10346
  • Epaisseur 3 mm

Avantages

  • Grande rigidité,
  • Polyvalence d’applications...

Applications

Support

  • Porteur : bois massif, bois lamellé-collé, béton, acier...
  • Porté : bois massif, bois composite, bois lamellé-collé, fermes triangulées, profilés...

Domaines d’utilisation

  • Fixation de fermettes,
  • Lisses et montants de bardage,
  • Ancrages de chevrons, consoles, chevêtres, ...

Données techniques

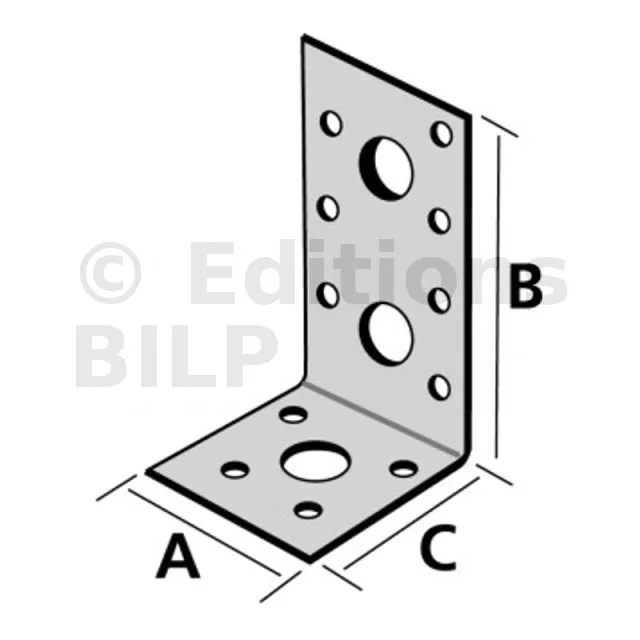

Dimensions

RéférencesDimensions [mm]Perçages Aile APerçages Aile B
A B C t Ø5 Ø13 Ø5 Ø13
EB/7048 90 48 48 3 7 2 4 1

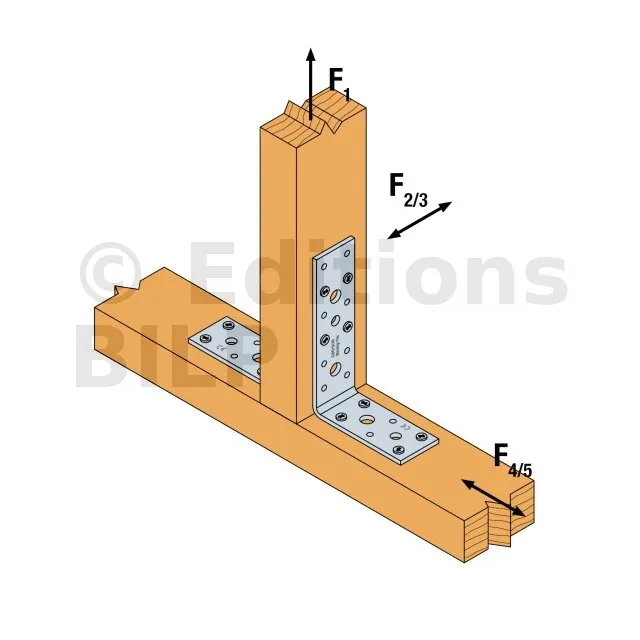

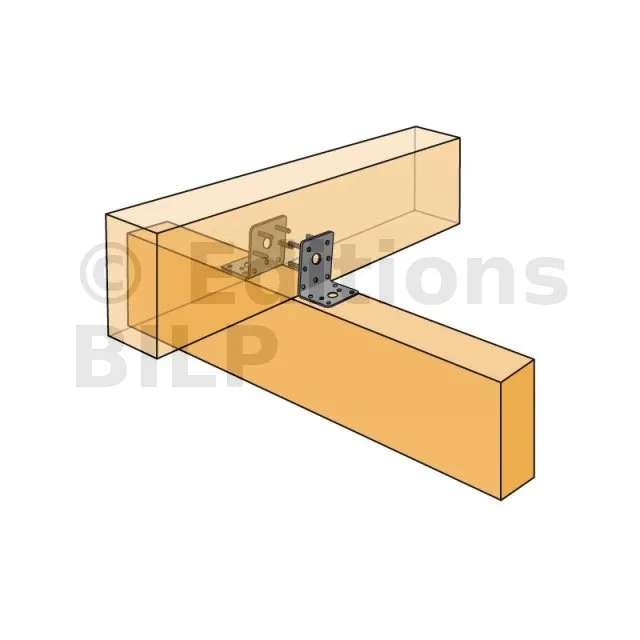

Valeurs Caractéristiques - Connexion bois sur bois - Clouage total - 2 équerres

RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage total
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
EB/7048 6 4 2.5 2.9 3.8 4.9 3.5 4 4.9 6

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

Valeurs Caractéristiques - Connexion bois sur bois - Clouage partiel - 2 équerres

RéférencesValeurs caractéristiques - Connexion bois sur bois - Clouage partiel
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k R2.k = R3.k
Qté Qté CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
EB/7048 4 4 2.5 2.9 3.8 4.9 3.4 3.9 4.7 5.4

Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.

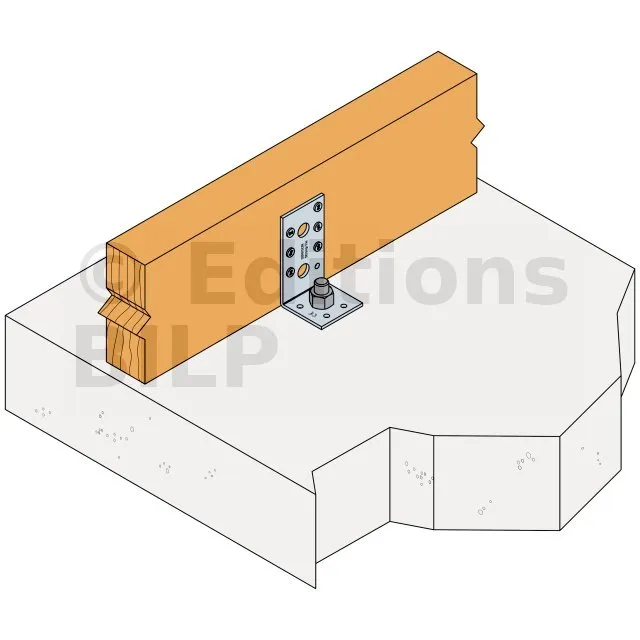

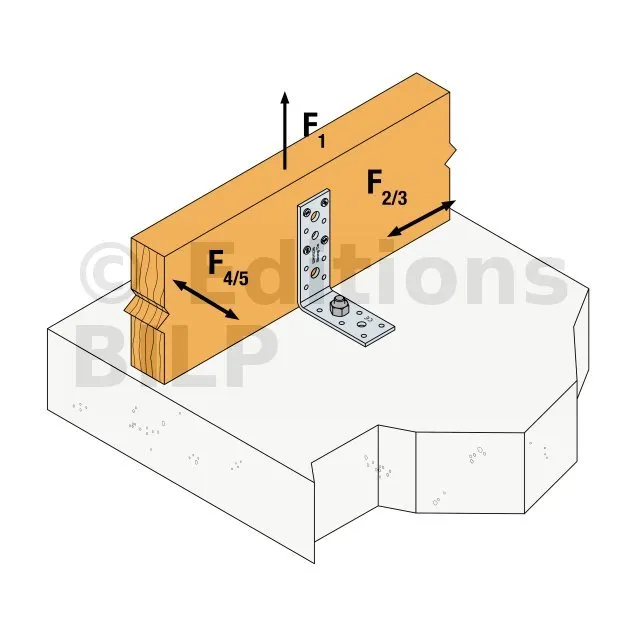

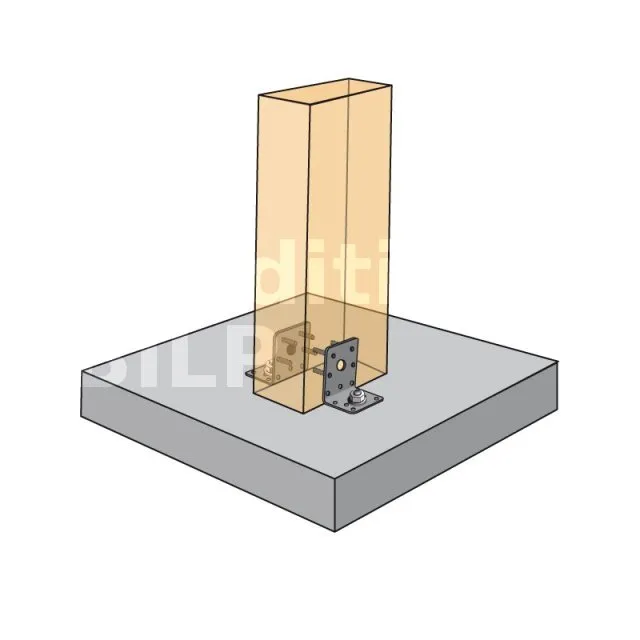

Valeurs caractéristiques - Connexion bois sur support rigide - 2 équerres

Plan d’implantation


texte=
|points=958,809,981,762|type_legende=trait
texte=564cm|points=242,472,957,804|type_legende=double_fleche_texte_coupe

texte=
|points=1109,819,981,762|type_legende=trait
texte=464cm|points=1282,364,1106,814|type_legende=double_fleche_texte_coupe

texte=
|points=1105,649,391,359|type_legende=trait
texte=344cm|points=1228,347,1099,643|type_legende=double_fleche_texte_coupe

texte=
|points=657,518,685,482|type_legende=trait
texte=290cm|points=342,382,656,513|type_legende=double_fleche_texte_coupe

texte=
|points=234,479,600,146|type_legende=trait
texte=
|points=1293,367,600,146|type_legende=trait

texte=
|points=1110,321,1115,311|type_legende=double_fleche_texte_dessus
texte=16cm|points=1104,332,1115,311

texte=730,3cm|points=600,146,980,759|type_legende=double_fleche_texte_coupe
texte=449,9cm|points=600,146,686,477|type_legende=double_fleche_texte_coupe

texte=
|points=375,352,472,262|type_legende=trait|couleur_fleche=#ffffff
texte=
|points=390,359,488,269|type_legende=trait|couleur_fleche=#ffffff
texte=
|points=487,268,471,262|type_legende=double_fleche_texte_dessus|couleur_fleche=#ffffff
texte=16cm|points=471,262,488,269|couleur=#ffffff|couleur_fleche=#ffffff

RéférencesValeurs caractéristiques - Connexion bois sur support rigide
Fixations Valeurs caractéristiques - Connexion bois sur bois C24 - 2 équerres [kN]
Aile A Aile B R1.k* R2.k = R3.k
Qté Type Qté Type CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60 CNA4.0x35 CNA4.0x40 CNA4.0x50 CNA4.0x60
EB/7048 6 CNA 1 Ø12 12.3 14 14 14 1.9 2.1 3.3 3.5

* Les valeurs caractéristiques données dans le tableau ci-dessus sont des valeurs simplifiées basées sur une hypothèse de durée de chargement et de classe de service (Charge court terme et classe de service 2, kmod = 0,9 suivant EC5 (EN1995)). Pour d’autres durées de chargement et classes de service, veuillez vous référer à l’ETE-06/0106. Referez vous à la gamme d’ancrages Simpson Strong-Tie pour les ancrages adaptés. Les solutions classiques sont BOAXII, SET-XP, WA, AT-HP, en fonction du type de béton, espacement et distances aux bords. Pour obtenir les valeurs de résistance pour une seule équerre, il convient de diviser par deux les valeurs du tableau ci-dessus à condition que la poutre portée soit bloquée en rotation. Consultez notre ETE-06/0106 si la poutre est libre en rotation.
