Tamis polypropylène SH - Réf. SH20130_10

Name: Tamis polypropylène SH
Brand: SIMPSON Strong-Tie
SKU: REF-SH20130_10
Price: 6.75 EUR
Availability: InStock

EN STOCK

Expédition immédiate disponible pour 1 unité(s).

0€⁶⁸

HT / pièce
soit 6.75€ pour 10 pièces

(8.10 € TTC)

Diamètre :
- 20mm
Longueur :
- 130mm
Conditionnement :
- 10 pièces
Autres choix

Référence

SH20130_10
Fabrication

Française
Matériau

Polypropylène
Marque

SIMPSON Strong-Tie
Tige compatible

LMAS M12 & LMAS M16

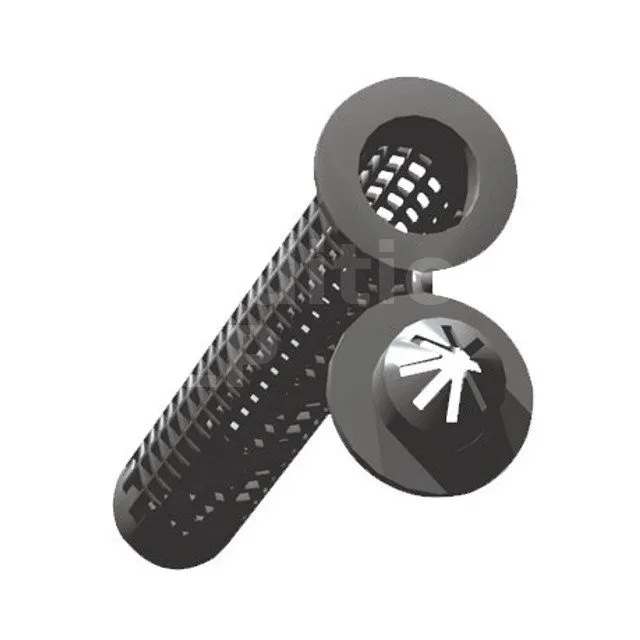

Tamis d’ancrage polypropylène

Le tamis d’ancrage polypropylène s’utilise pour les applications en maçonnerie creuse et même dans les joints entre maçonneries. Existe en différentes dimensions selon l’élément à fixer.

Caractéristiques :

Matière :

Polypropylène

Avantages :

Permet de concentrer la résine autour de la tige filetée.

Applications :

Support :

Maçonnerie creuse.

Domaines d’utilisation :

Tamis pour fixation dans support maçonné.

Données techniques

Références	Tige compatible	Diamètre tamis
SH12050	LMAS M8	12
SH16085	LMAS M8 & LMAS M10	16
SH16130	LMAS M8 & LMAS M10	16
SH20085	LMAS M12 & LMAS M16	20
SH20130	LMAS M12 & LMAS M16	20
SH12050-RP10	LMAS M8	12
SH16085-RP6	LMAS M8 & LMAS M10	16
SH16130-RP6	LMAS M8 & LMAS M10	16
SH20085-RP4	LMAS M12 & LMAS M16	20

SIMPSON Strong-Tie

Une fiabilité et un service sans équivalent

Depuis son implantation en Europe en 1994, la société Simpson Strong-Tie est devenue une valeur sûre en matière de connecteurs grâce à un savoir-faire reconnu et une qualité de produits testés. Forte de ses années d’expériences, elle fait de la sécurité, de la fiabilité et du respect des règlementations en vigueur un engagement permanent.

Résine spéciale connecteurs
Ce dispositif permet de maintenir les poteaux à la verticale pendant une bonne partie des travaux mais il est relativement fragile. Surtout, ne vous en servez pas en guise d’appui pour une échelle par exemple. Si besoin est, il faut utiliser un escabeau.	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16
	Taille du tamis	ds x ls	16 x 85 ou 16 x 130
	Ø maxi de la pièce à fixer	df	9	12	14
	Prof. de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst [Nm]	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100
Prendre l’horizontale avec un cordeau tendu ou une règle de maçon Cette technique est plutôt facile à réaliser avec trois personnes plutôt qu’à deux. Les deux premières personnes devront prendre bout à bout le cordeau ou la règle, toujours en mettant une extrémité au même plan que le haut d’un des deux poteaux. La troisième personne va se placer au milieu et va prendre l’horizontale au niveau à bulle. Dans le cas d’un cordeau, elle s’assure de n’appliquer aucun effort dessus. Sous consigne de la troisième personne, tracer au crayon le niveau à couper du poteau. Sur une grande distance, vous pouvez aussi réaliser cette étape avec un niveau Laser ou une fiole .	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16
	Taille du tamis	ds x ls	16 x 130
	Ø maxi de la pièce à fixer	df	9	12	14
	Prof. de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst [Nm]	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100

Résine multi-matériaux avec témoin de pose
Ce dispositif permet de maintenir les poteaux à la verticale pendant une bonne partie des travaux mais il est relativement fragile. Surtout, ne vous en servez pas en guise d’appui pour une échelle par exemple. Si besoin est, il faut utiliser un escabeau.	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	10	12	14
	Taille du tamis	ds x ls	16X85
	Profondeur de perçage	h1	140
	Couple de serrage	Tinst	4	6	6
Prendre l’horizontale avec un cordeau tendu ou une règle de maçon Cette technique est plutôt facile à réaliser avec trois personnes plutôt qu’à deux. Les deux premières personnes devront prendre bout à bout le cordeau ou la règle, toujours en mettant une extrémité au même plan que le haut d’un des deux poteaux. La troisième personne va se placer au milieu et va prendre l’horizontale au niveau à bulle. Dans le cas d’un cordeau, elle s’assure de n’appliquer aucun effort dessus. Sous consigne de la troisième personne, tracer au crayon le niveau à couper du poteau. Sur une grande distance, vous pouvez aussi réaliser cette étape avec un niveau Laser ou une fiole .	ø filetage		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	10	12	14
	Taille du tamis	ds x ls	16X130
	Profondeur de perçage	h1	160
	Couple de serrage	Tinst	4	6	6

Résine multi-matériaux
Ce dispositif permet de maintenir les poteaux à la verticale pendant une bonne partie des travaux mais il est relativement fragile. Surtout, ne vous en servez pas en guise d’appui pour une échelle par exemple. Si besoin est, il faut utiliser un escabeau.	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	10	12	14
	Taille du tamis	ds x ls	16X85
	Profondeur de perçage	h1	140
	Couple de serrage	Tinst	4	6	6
Prendre l’horizontale avec un cordeau tendu ou une règle de maçon Cette technique est plutôt facile à réaliser avec trois personnes plutôt qu’à deux. Les deux premières personnes devront prendre bout à bout le cordeau ou la règle, toujours en mettant une extrémité au même plan que le haut d’un des deux poteaux. La troisième personne va se placer au milieu et va prendre l’horizontale au niveau à bulle. Dans le cas d’un cordeau, elle s’assure de n’appliquer aucun effort dessus. Sous consigne de la troisième personne, tracer au crayon le niveau à couper du poteau. Sur une grande distance, vous pouvez aussi réaliser cette étape avec un niveau Laser ou une fiole .	ø filetage		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	10	12	14
	Taille du tamis	ds x ls	16X130
	Profondeur de perçage	h1	160
	Couple de serrage	Tinst	4	6	8

Résines polyester multi-matériaux
Ce dispositif permet de maintenir les poteaux à la verticale pendant une bonne partie des travaux mais il est relativement fragile. Surtout, ne vous en servez pas en guise d’appui pour une échelle par exemple. Si besoin est, il faut utiliser un escabeau.	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16
	Taille du tamis	ds x ls	16 x 85 ou 16 x 130
	Ø maxi de la pièce à fixer	df	9	12	14
	Prof. de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst	4	6	6
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100
Prendre l’horizontale avec un cordeau tendu ou une règle de maçon Cette technique est plutôt facile à réaliser avec trois personnes plutôt qu’à deux. Les deux premières personnes devront prendre bout à bout le cordeau ou la règle, toujours en mettant une extrémité au même plan que le haut d’un des deux poteaux. La troisième personne va se placer au milieu et va prendre l’horizontale au niveau à bulle. Dans le cas d’un cordeau, elle s’assure de n’appliquer aucun effort dessus. Sous consigne de la troisième personne, tracer au crayon le niveau à couper du poteau. Sur une grande distance, vous pouvez aussi réaliser cette étape avec un niveau Laser ou une fiole .	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16
	Taille du tamis	ds x ls	16 x 130
	Ø maxi de la pièce à fixer	df	9	12	14
	Prof. de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100

Résines haute performance
Ce dispositif permet de maintenir les poteaux à la verticale pendant une bonne partie des travaux mais il est relativement fragile. Surtout, ne vous en servez pas en guise d’appui pour une échelle par exemple. Si besoin est, il faut utiliser un escabeau.	Référence		M8	M10	M12
	Données de montage [mm]
	Ø de perçage	d0	16		20
	Taille du tamis	ds x ls	16X85 ou 16X130		20X85
	Ø maxi de la pièce à fixer	df	9	12	14
	Profondeur de perçage	h1	135
	Ouverture de clé sur plat	SW	13	15	18
	Couple de serrage	Tinst	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100
Prendre l’horizontale avec un cordeau tendu ou une règle de maçon Cette technique est plutôt facile à réaliser avec trois personnes plutôt qu’à deux. Les deux premières personnes devront prendre bout à bout le cordeau ou la règle, toujours en mettant une extrémité au même plan que le haut d’un des deux poteaux. La troisième personne va se placer au milieu et va prendre l’horizontale au niveau à bulle. Dans le cas d’un cordeau, elle s’assure de n’appliquer aucun effort dessus. Sous consigne de la troisième personne, tracer au crayon le niveau à couper du poteau. Sur une grande distance, vous pouvez aussi réaliser cette étape avec un niveau Laser ou une fiole .	Données de montage [mm]
	Ø de perçage	d0	16		20
	Taille du tamis	ds x ls	16X130		20X130
	Ø maxi de la pièce à fixer	df	9	12	14
	Profondeur de perçage	h1	135
	Ouverture de clé sur plat	Sw	13	15	18
	Couple de serrage	Tinst	4	6	8
	Distances entraxes
	Prof. d’implantation	hef	130
	Distance entraxes caractéristique	Scr,N	500
	Distance entraxes mini	Smin	100
	Distance aux bord caractéristique	Ccr,N	250
	Distance au bord mini	Cmin	100
